产品概述
KH-RAD.NEPTUNE-24 是一款高性能的100/1000BASE-T1车载以太网物理层/媒体转换器，支持100Mbps和1000Mbps速率，兼容所有主流芯片，即插即用，可将车载以太网信号转换为标准以太网RJ45接口。
产品状态：在售
📄 配套资料下载：技术文档 + 驱动程序 + 使用手册
典型产品应用
- 🚗 车载以太网设备研发、调试 - 实时数据监测，快速定位问题
- 🔧 汽车维修、售后 - ECU刷写、故障诊断、网关模块升级
- 🏭 车载模块量产烧写、测试 - 高效稳定的量产烧写测试工具
- 📊 车载以太网线束检测与诊断 - 诊断开路、短路、阻抗不匹配等故障
产品特性

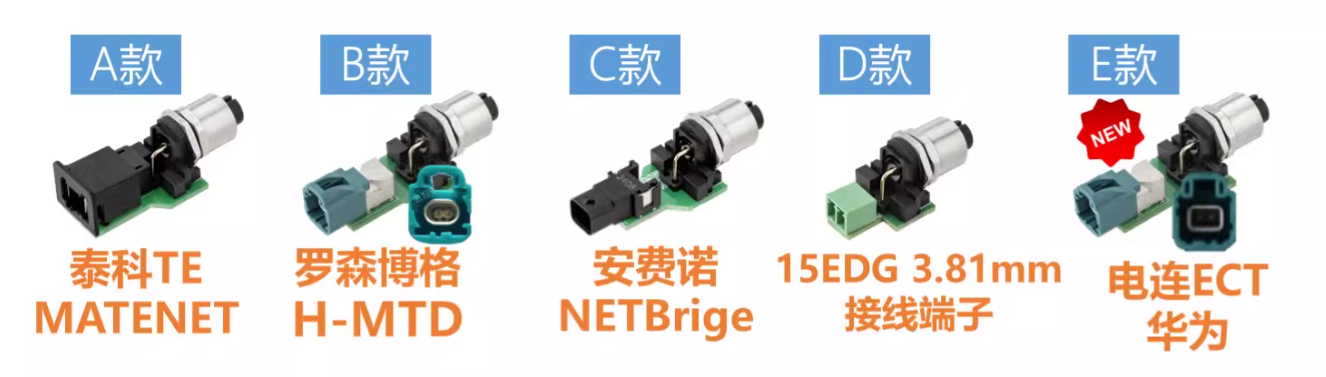

- All in One - 一个设备可任意安装5种接头，灵活适配不同应用场景
- 支持 100/1000BASE-T1 车载以太网转 100/1000BASE-TX 标准以太网
- 兼容100/1000BASE-T1所有主流芯片（MARVELL、NXP、TI、BROADCOM、MICROCHIP）
- 自动模式切换，智能识别主机/从机模式、千兆/百兆速率及IEEE/LEGACY模式
- 支持线束诊断、信号质量测试、主动发包、回环模式等高级功能
- 实时显示T1到RJ45和RJ45到T1的带宽占比
- 支持固件在线升级，方便功能扩展和性能优化
高级功能亮点
- 线束诊断功能 - 检测开路、短路、阻抗不匹配等故障
- SQI信号质量指示 - 0-15级质量指示，数字越大质量越好
- 固件在线升级 - 通过Type-C接口进行固件更新
产品规格
基本参数
| 参数项 | 规格 |
|---|---|

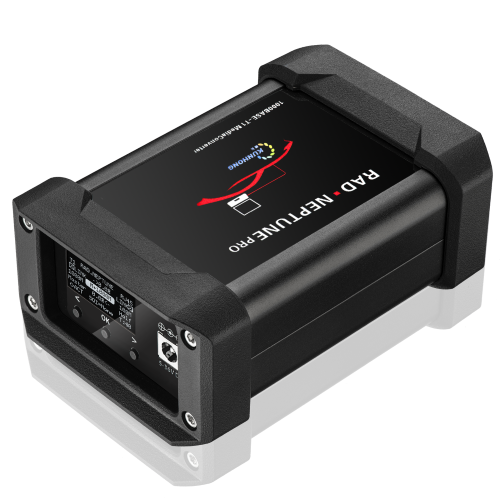

| 型号 | KH-RAD.NEPTUNE-24 Max/Pro/Mini 📊 💡 点击图片在新标签页打开大图 |
| 类型 | 100/1000BASE-T1 媒体转换器 |
| 速率 | 100Mbps / 1000Mbps |
接口参数
| 参数项 | 规格 |
|---|---|
| T1接口 | 泰科TE MATENET、罗森博格H-MTD、安费诺NETBrige 3.81mm接线端子、华为ETC电连（可更换） |
| 标准以太网接口 | RJ45，支持100/1000BASE-TX |
| 供电接口 | Type-C 或 直流电源（推荐12V DC） |
传输性能
| 参数项 | 规格 |
|---|---|
| 1000BASE-T1传输距离 | 15M（非屏蔽双绞线） |
| 100BASE-T1传输距离 | 50M（非屏蔽双绞线） |
工作模式
| 模式代码 | 描述 |
|---|---|
| Auto Mode | 自动模式，零配置即插即用 |
| M+100M | 百兆速率 + 主机模式 |
| S+100M | 百兆速率 + 从机模式 |
| M+1000M | 千兆速率 + 主机模式 |
| S+1000M | 千兆速率 + 从机模式 |
| M+1000M+L | 千兆速率 + 主机模式 + Legacy状态 |
| S+1000M+L | 千兆速率 + 从机模式 + Legacy状态 |
物理参数
| 参数项 | 规格 |
|---|---|

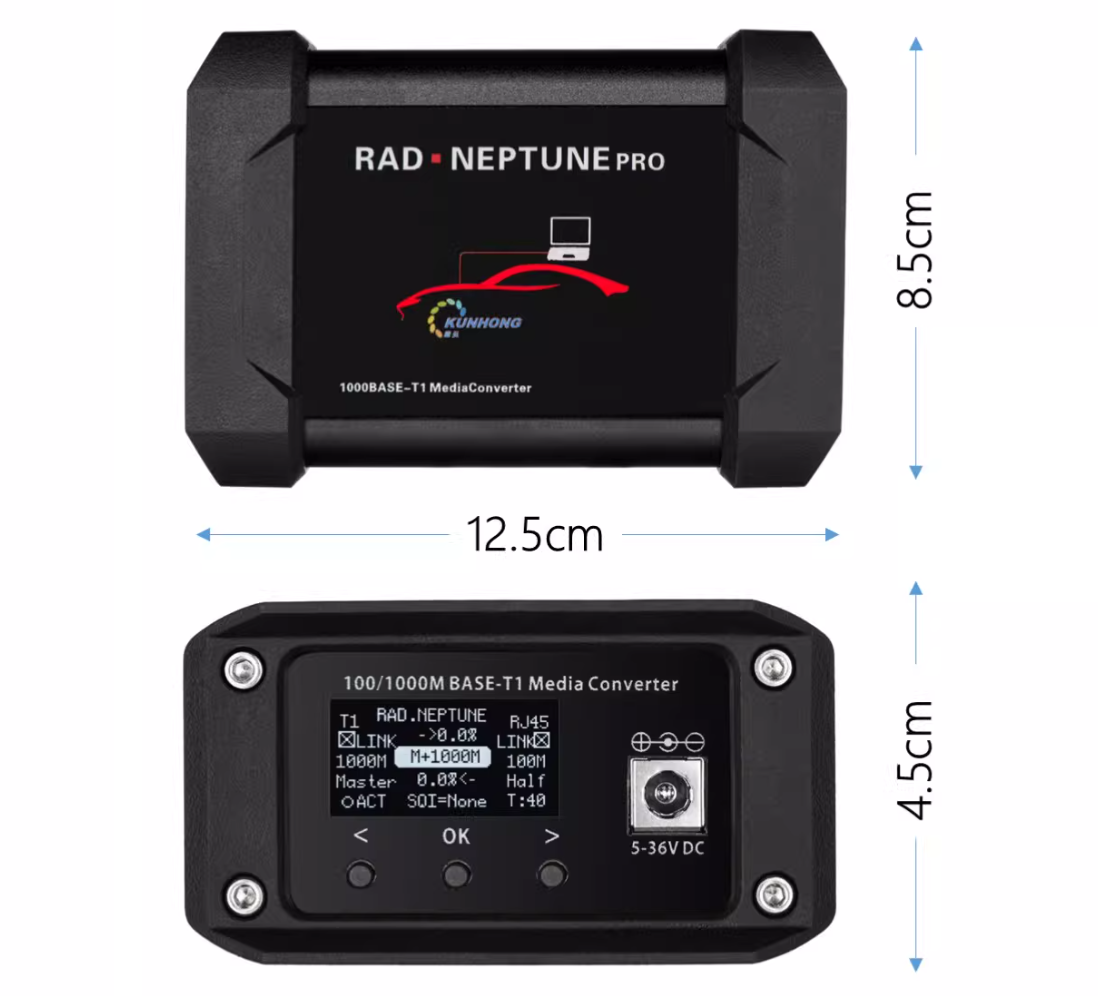

| 尺寸 | 125mm × 85mm × 45mm |
| 功耗 | 最大 1.6W |
| 供电范围 | 5-36V |
指示灯说明
| 指示灯 | 描述 |
|---|---|
| Link | 链接指示，常亮表示设备成功连接，熄灭表示未连接 |
| PWR | 电源指示灯 |
| 绿色LED | RJ45端口常亮表示链接成功，闪烁表示有数据传输 |
| 黄色LED | RJ45端口闪烁表示当前端口有数据正在传输 |
发货清单
| 物品名称 | 数量 |
|---|---|
| 100/1000车载以太网转换器主机 | 1台 |
| 超6类网线 | 1根 |
| 12V DC电源 | 1个 |
| KF2EDG 3.81MM插拔式接头 | 1个 |
| 转换器接头 | 1个 |
更多
- 可根据用户需求提供定制化解决方案，联系我们
