KH-UCANFD-PRO ​

2 / 4 通道、金属外壳、高端防护端盖、3000 V 隔离 USB CAN/FD 适配器

在售

金属外壳，高端防护端盖，3000 V 隔离

系列产品

通道型号 / P/NUSBCAN 接口售价
2 通道KH-UCANFD-PRO-X2UUSB2 × DB9（每接口 1 通道）899 RMB
4 通道KH-UCANFD-PRO-X4UUSB2 × DB9（每接口 2 通道）1099 RMB
咨询购买资料下载

系列选型： 鲲弘官网 USB CAN FD 适配器系列介绍与型号对比

硬件特性
  • 2 / 4 通道 CAN / CAN FD：X2U 提供 2 路，X4U 提供 4 路独立 CAN 通道

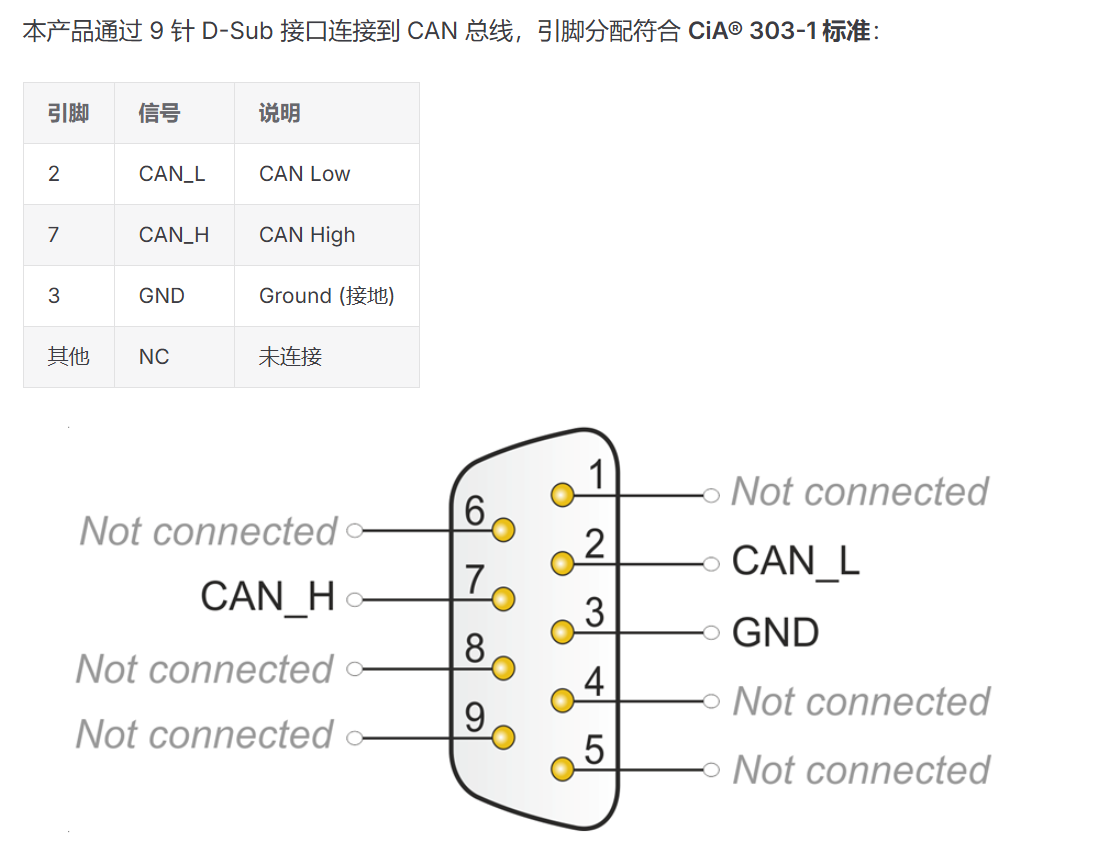

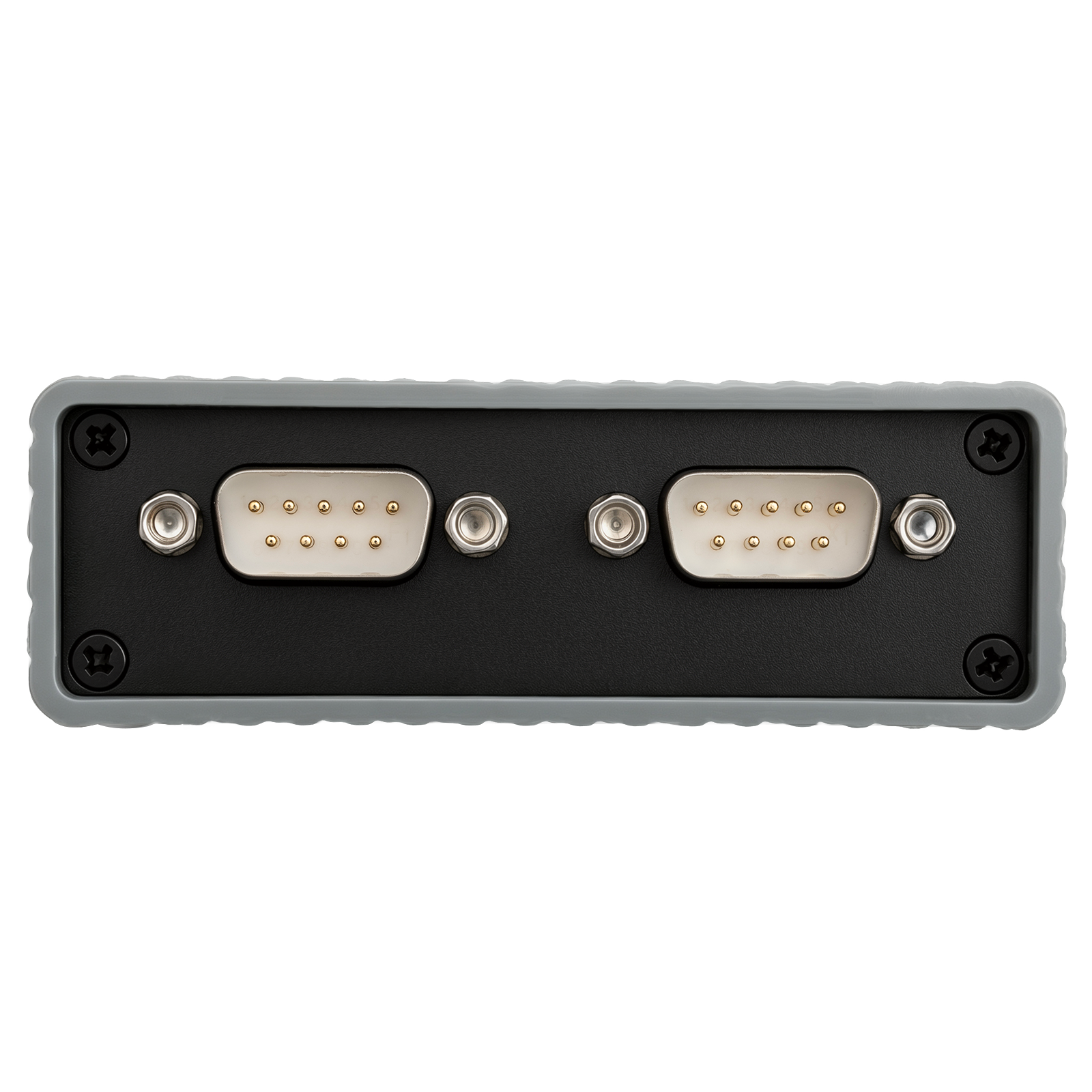

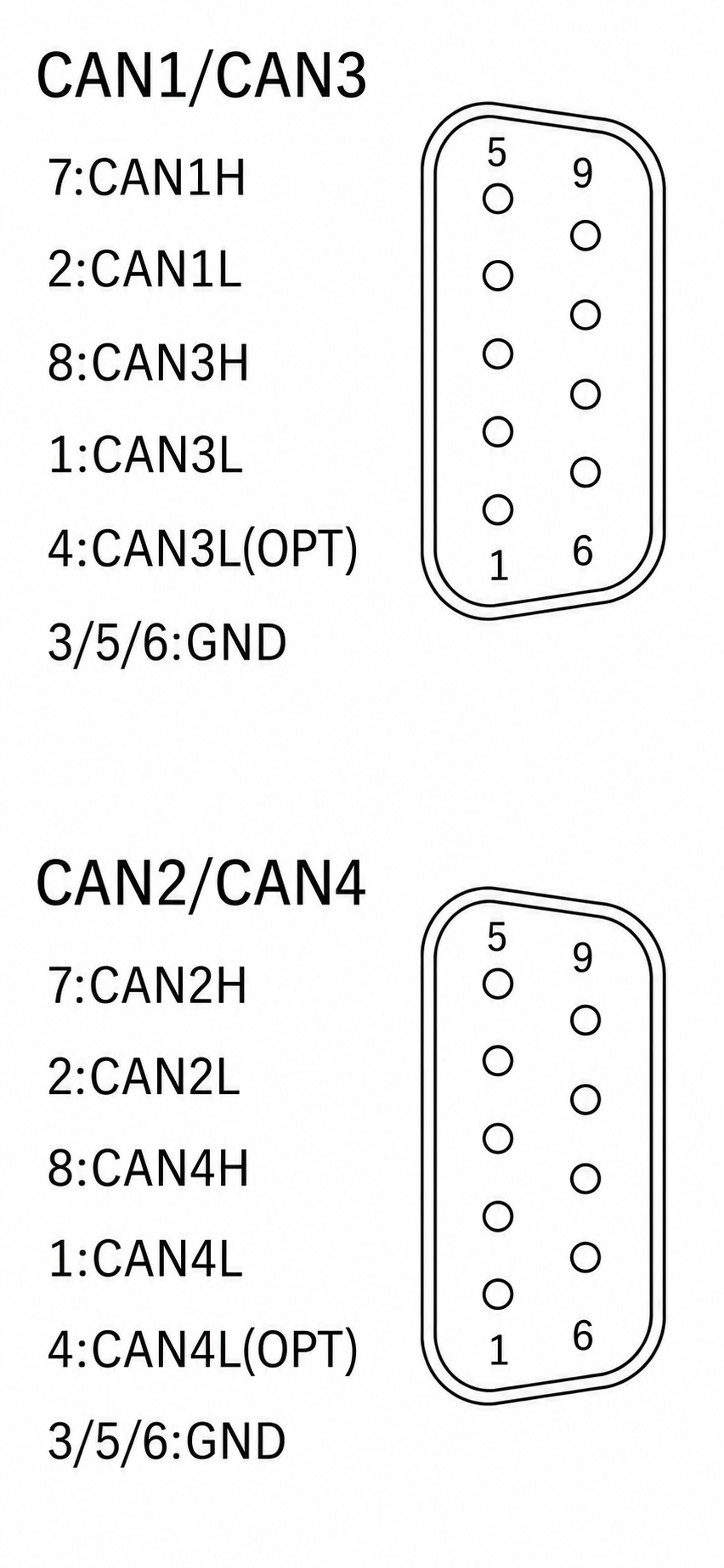

  • 双 DB9：X2U 每个 DB9 承载 1 路；X4U 每个 DB9 承载 2 路，线序与 LITE 相同

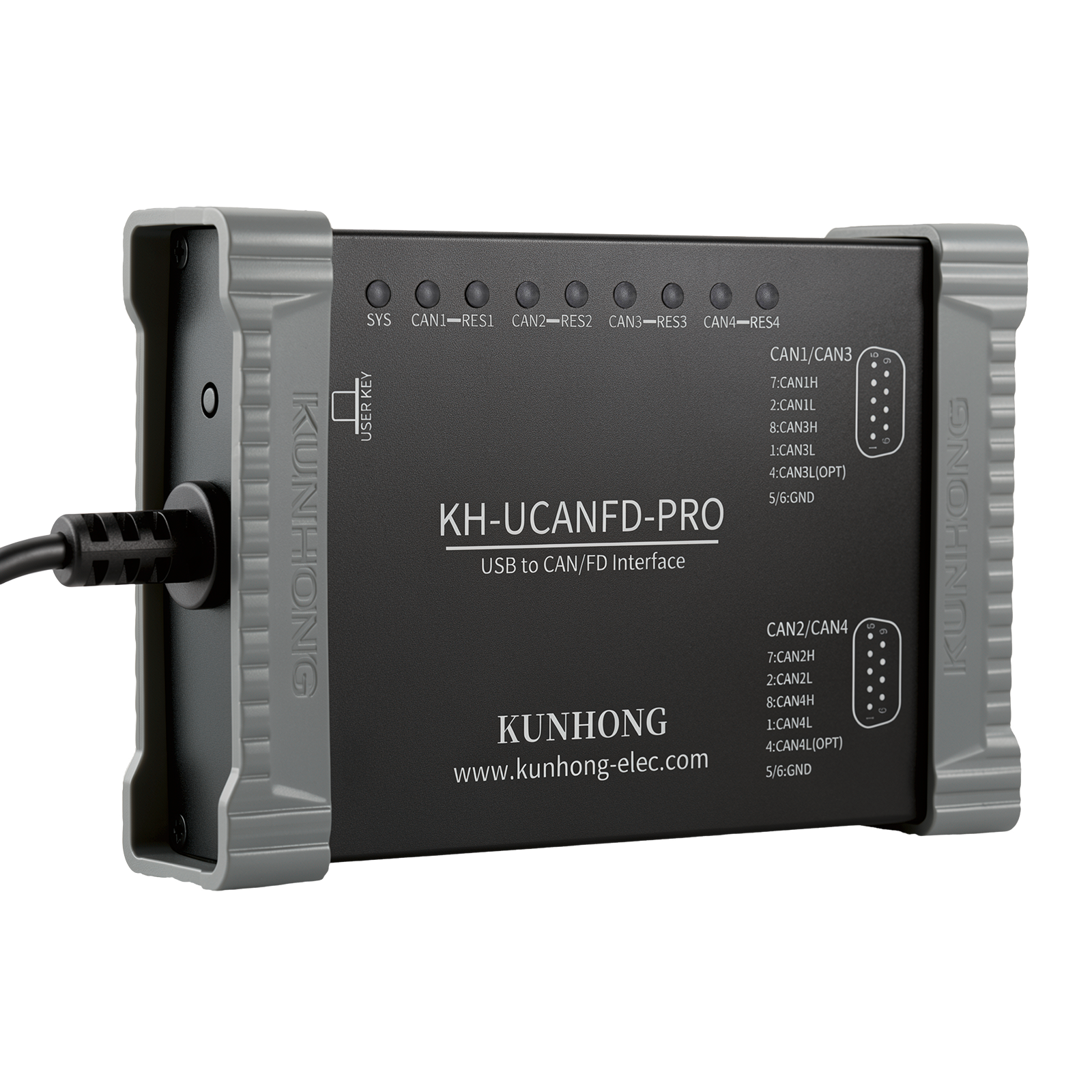

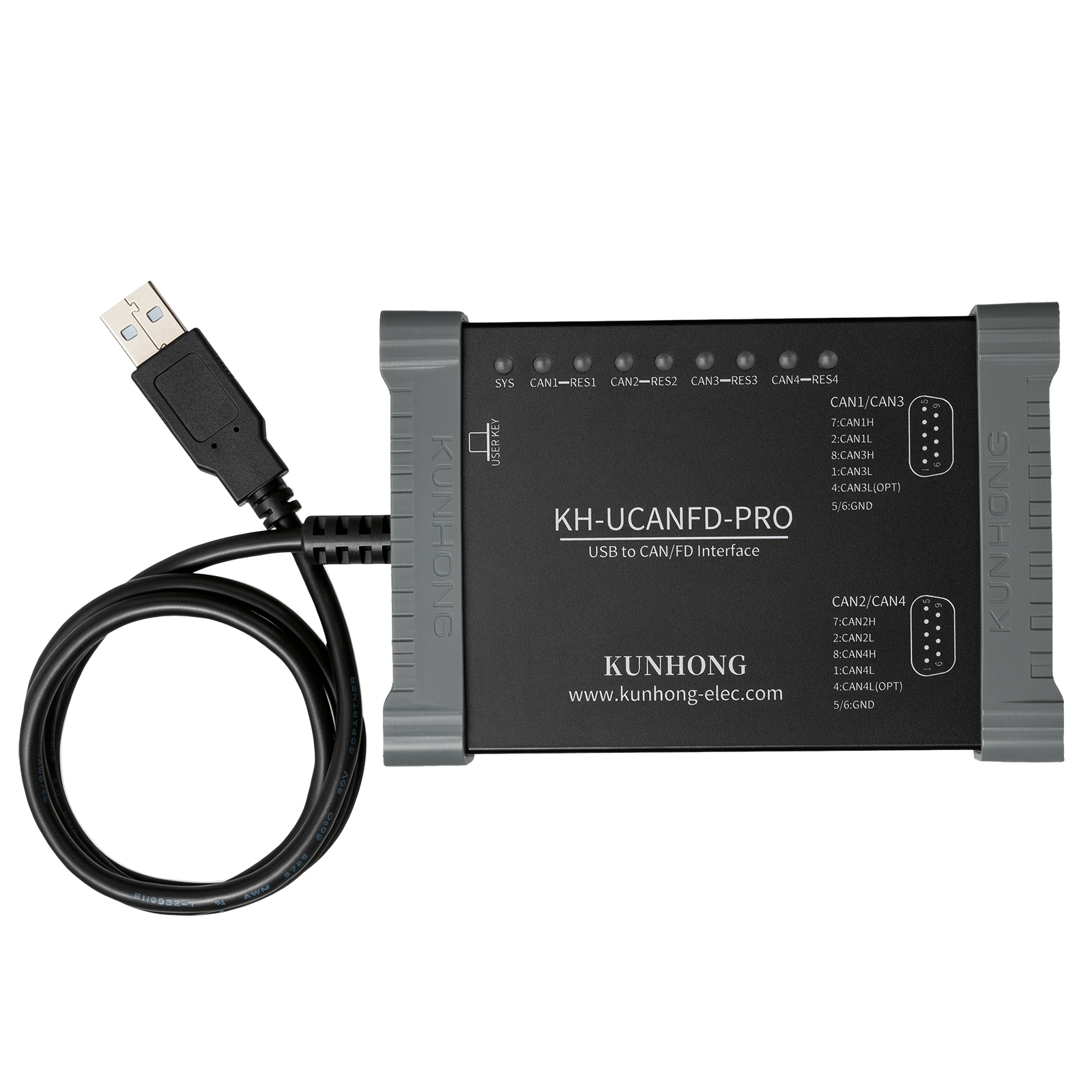

  • 金属外壳：坚固耐用，提升整机防护与质感
  • 高端防护端盖：加强接口两端的结构防护
  • 高性能：各通道可同时高负载运行，数据段最高 12 Mbps
  • 硬件时间戳：约 1 μs 分辨率
  • 终端电阻：可控 120 Ω 终端电阻，X2U 配备 RES1 / RES2，X4U 配备 RES1 ～ RES4 状态指示
  • 可靠隔离：3000 V 电气隔离
软件支持
  • 跨平台：支持 Windows、Linux、macOS
  • 标准接口：支持 SocketCAN、python-can
  • 一套硬件多生态：兼容 PCAN、Vector、Kvaser、ZLG 工具链
  • 二次开发：支持 C/C++、C#、Python
  • 总线诊断：支持负载、错误帧和通道状态监测
  • 持续升级：支持固件更新
支持 CANmeleon一机多生态 · ALL IN ONE
CANmeleon通过 device manager 管理固件，快速接入目标软件与工具链。

KH-UCANFD-PRO 提供 X2U 与 X4U 两种型号，通信性能、软件生态和使用方式与 LITE 基本一致。PRO 采用金属外壳、高端防护端盖和 3000 V 电气隔离。X2U 通过两个 DB9 分别连接 2 路 CAN / CAN FD 网络；X4U 同样提供两个 DB9，每个 DB9 复用 2 路通道，共支持 4 路 CAN / CAN FD 网络。

设备提供 3000 V 电气隔离，将电脑与 CAN 总线隔离；CAN FD 数据段速率最高 12 Mbps，单帧最多传输 64 字节，并向下兼容 CAN 2.0A/B 网络。各通道可同时高负载运行，适合高吞吐量、多总线同步采集与测试。

这是一个 一机多生态 · ALL IN ONE 的 CAN 工具平台：配合 CANmeleon device manager，可在线升级固件、从固件目录持续更新固件，并连接 PCAN、VECTOR、Kvaser、ZLG 等工具链。

ISO / Non-ISO CAN FD ​

ISO CAN FD 与早期 Non-ISO CAN FD 协议并不完全兼容，因此通信双方必须使用一致的协议模式。

KH-UCANFD-PRO-X2U 与 X4U 均支持 ISO 与 Non-ISO 两种 CAN FD 模式。

产品亮点 ​

12 / 4 通道可选X2U 为双通道独立 DB9；X4U 为双 DB9 四通道。
2高负载采集各通道可同时运行，数据段最高 12 Mbps。

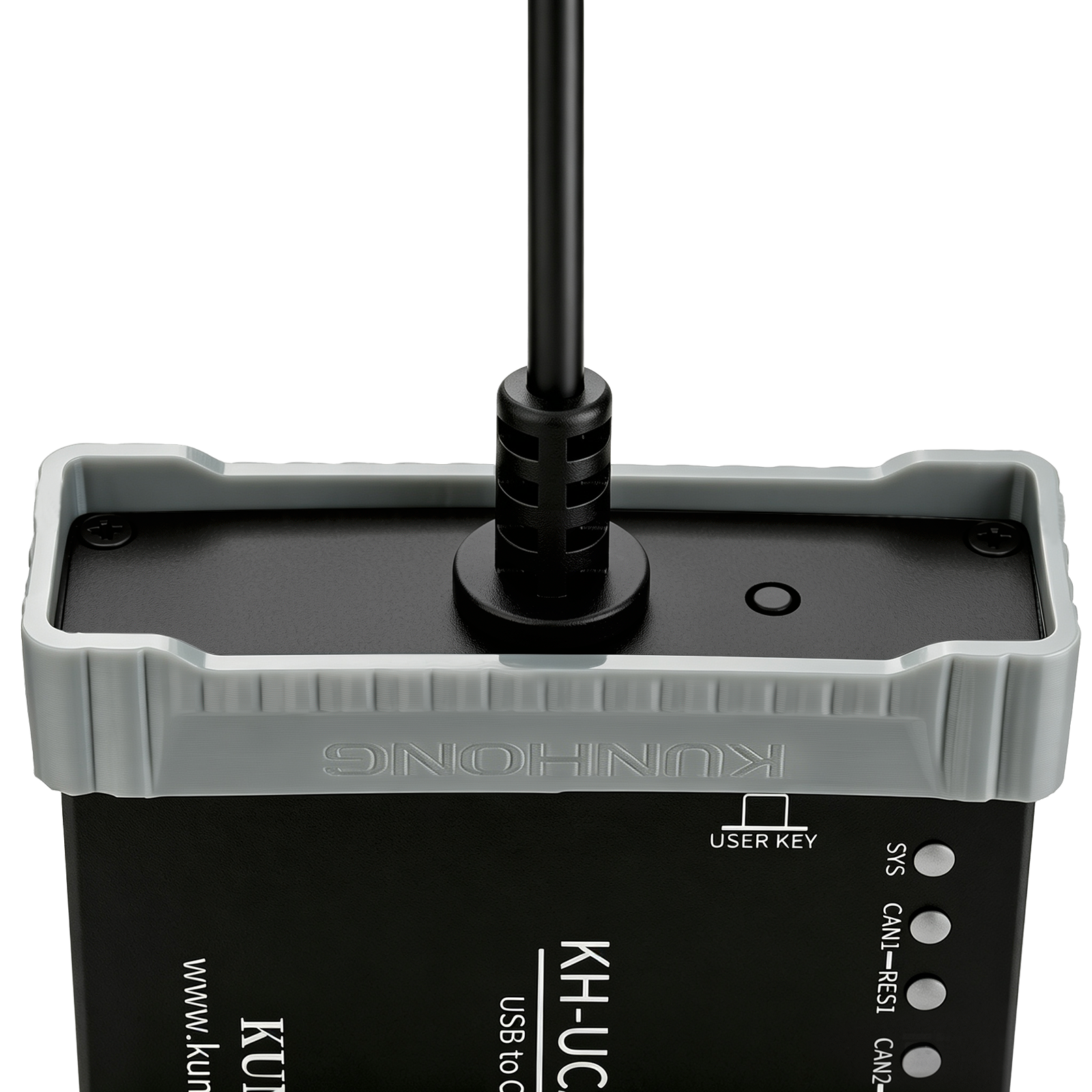

3内置终端电阻用户按键切换，RES 灯态清晰确认。
43000 V 电气隔离可靠隔离保护电脑与总线设备。
5金属外壳与防护端盖强化整机与接口两端结构防护。
6一套硬件多生态支持主流 CAN 工具链和标准开发接口。

适用场景 ​

汽车电子自动化测试机器人工业诊断

面向多路 CAN FD 同步采集、整车与控制器调试、自动化测试、机器人和工业设备高负载通讯。
