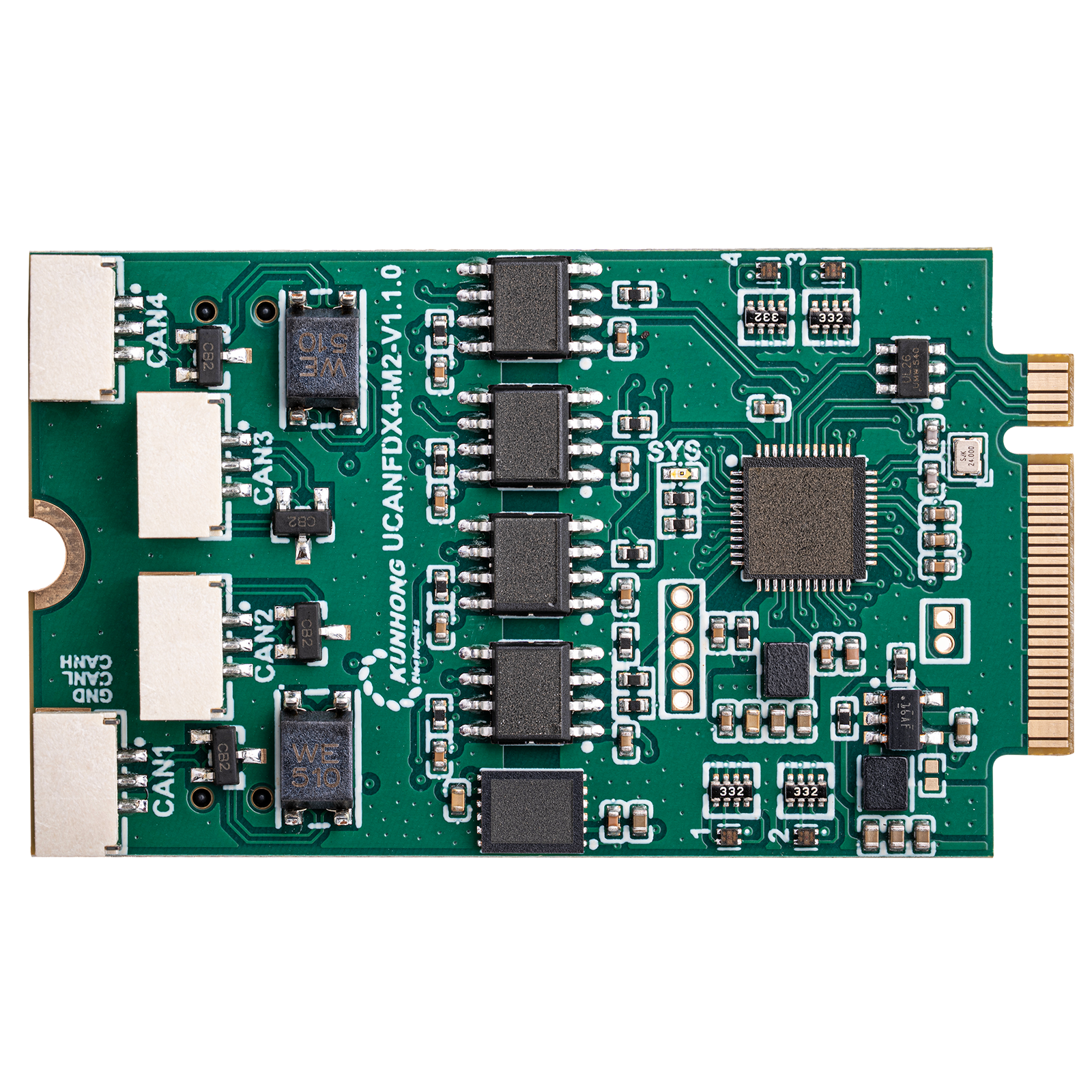

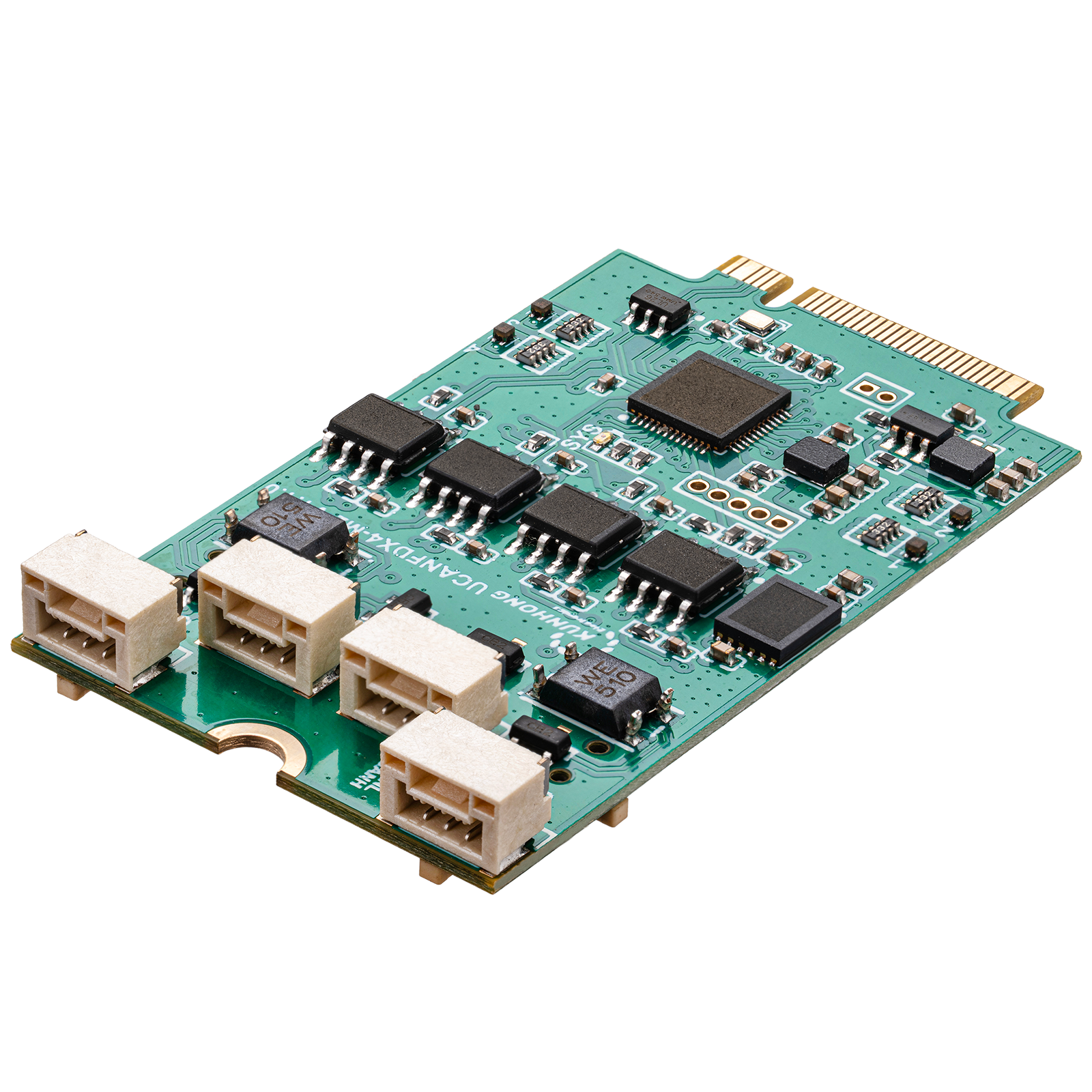

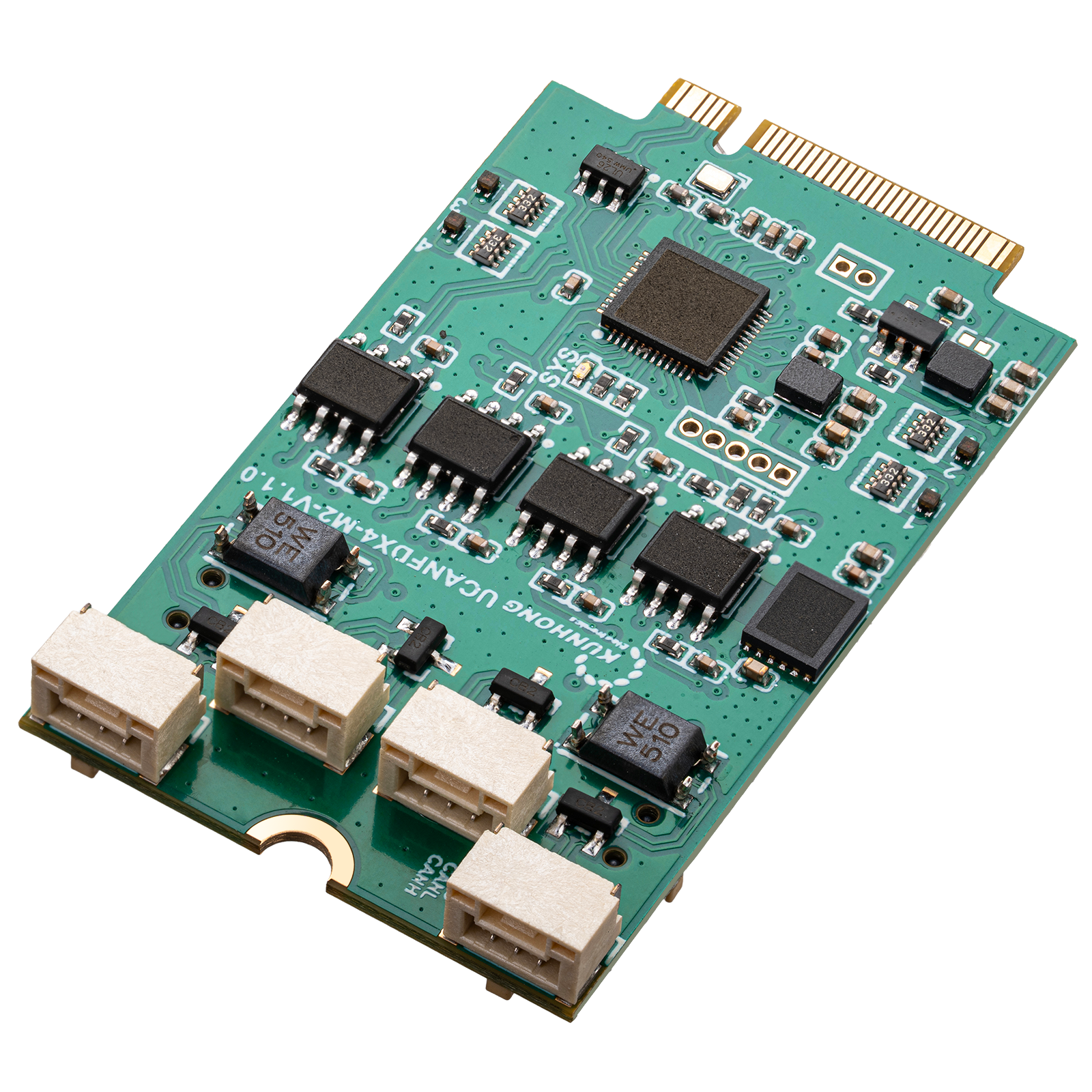

KH-UCANFD-M2-X4 - 4通道M.2 CANFD接口卡
成都鲲弘电子科技有限公司
产品概述
KH-UCANFD-M2-X4 是鲲弘全新设计的第二代4通道M.2 CANFD接口卡，集"小体积、低功耗、多通道"多重优点于一体，采用标准M.2接口，适用于嵌入式系统、工业PC、车载计算平台等场景。
产品状态：在售
产品特性

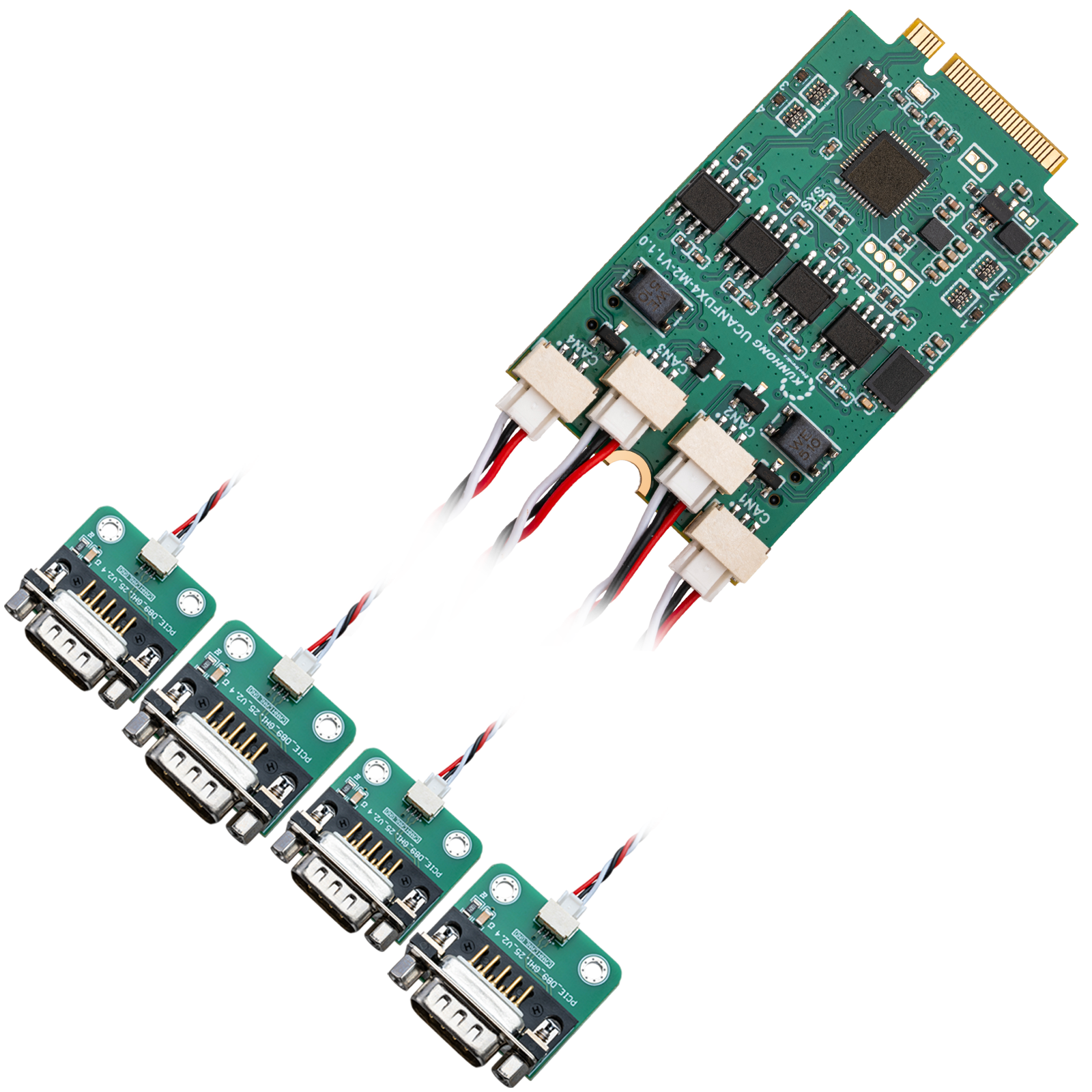

- 支持 4 * CAN FD 通道，同时达到最大负载率通讯
- 采用标准 M.2 B Key 3052 接口，使用 USB 信号，兼容性强
- 体积小巧，非常适合嵌入式系统集成
- 支持总线负载测量，支持错误帧检测和总线状态监测
- 支持 Windows、Linux，Linux 内核已集成驱动（Socket CAN）
- 支持 x86 和 ARM 处理器
- 支持ROS 系统无缝调用
固件亮点
- 支持固件通过驱动进行升级
- 硬件时间戳
驱动亮点
- 全平台支持（Windows、Linux、ARM、NVIDIA、AMD、Intel、国产平台等）
- 内置总线监测工具kcan_monitor、固件升级工具kcan_update_tool
- 支持标准socketcan
典型产品应用
- 嵌入式系统集成
- 工业PC通讯
- 车载计算平台
- CAN-bus网络诊断与测试
- 工业自动化控制
- 新能源车辆开发
产品规格
基本参数
| 参数项 | 规格 |
|---|---|
| 类型 | M.2 CANFD 接口卡 |
| 通道数 | 4 |
| 接口类型 | M.2 B Key 3052，USB 信号 |
通信参数
| 参数项 | 规格 | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 仲裁段波特率 | 25Kbps ~ 1Mbps | |||||||||||||||||||||
| 数据段波特率 | 25Kbps ~ 12Mbps | |||||||||||||||||||||

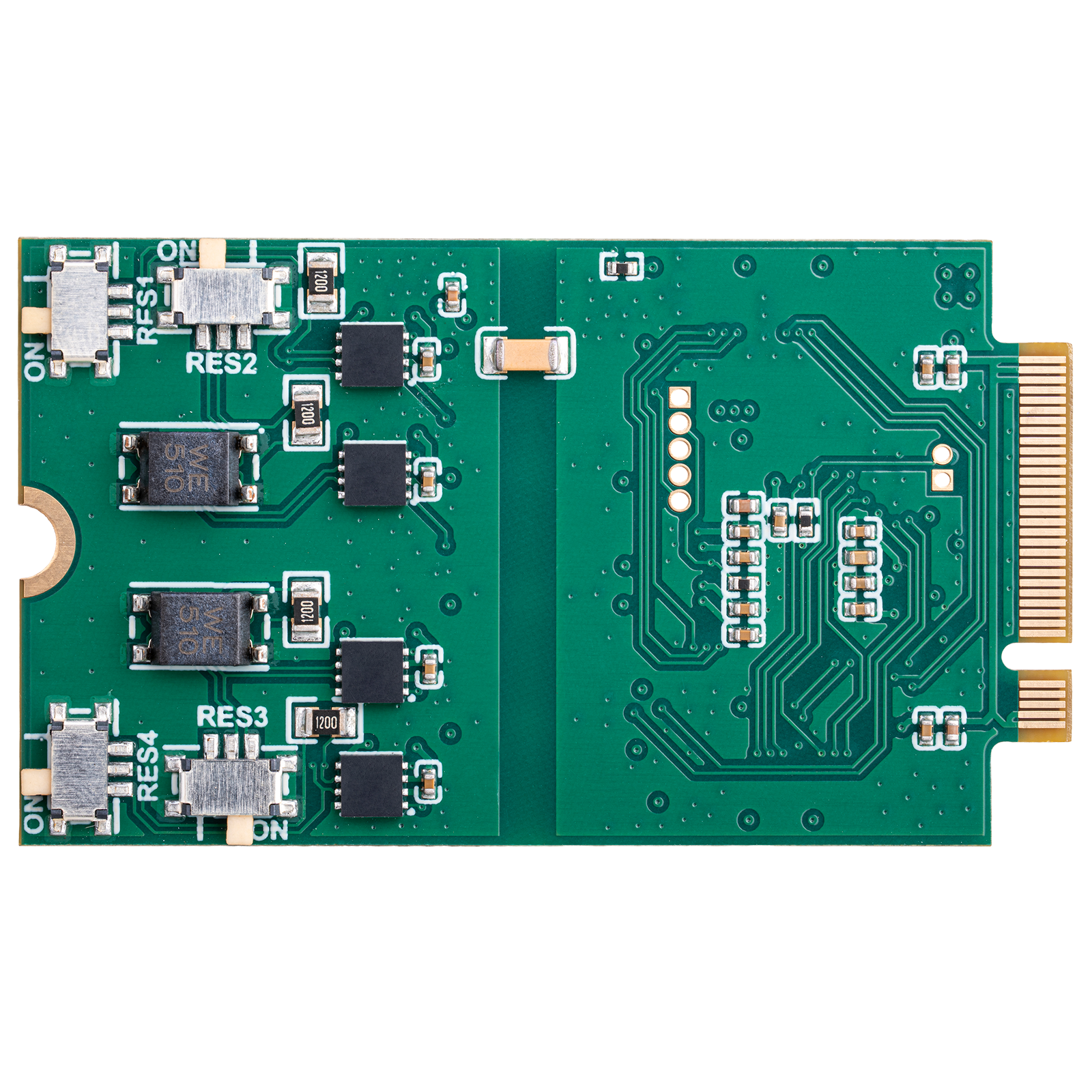

| 终端电阻 | 120Ω（通过拨码开关配置） | |||||||||||||||||||||
| 收发能力 | ≥19693帧/秒（1M/5M 8字节）📊 点击查看不同波特率下收发帧率
| |||||||||||||||||||||
| 通信时延 | 最小值 18μs，典型值 40μs (通信时延指的是从内核驱动--->模块--->总线的时间) |
*以上所有性能参数均为实测，支持客户端复现（实际测量偏差与硬件平台及软件版本相关)*
保护特性
| 参数项 | 规格 |
|---|---|
| 静电防护ESD | ±15KV IEC61000-4-2 空气放电 ， ±8KV IEC61000-4-2 接触放电 |
| 隔离保护 | 3000V |
| RoHS | 符合 RoHS 2.0 标准 |
环境参数
| 参数项 | 规格 |
|---|---|
| 工作温度 | -40℃ ~ +85℃ |
| 工作湿度 | 10% ~ 90% RH (无凝结) |
| 储运温度 | -55℃ ~ +125℃ |
物理参数
| 参数项 | 规格 |
|---|---|
| 功耗 | < 2W |
| 尺寸 | 标准M.2 B Key 3052尺寸 |
认证
| 参数项 | 规格 |
|---|---|
| 认证 | 认证中 |
系统支持
| 参数项 | 规格 |
|---|---|
| 操作系统 | Windows 7/8/10/11、Linux、MacOS |
| ROS支持 | 支持 ROS 系统无缝调用 |
技术支持与服务
联系我们
- 主机端 Linux socket CAN 驱动/波特率配置/编程接口技术支持
- 电机驱动端 MCU CAN FD 驱动/波特率配置调优、测试、技术支持
- CAN FD 时钟、波特率、采样点参数调优
- 收发器延时补偿技术调优
- CAN FD 接口电路设计支持：收发器选型、隔离防护、终端电阻布置
