KH-UCANFD-MAX-X4

4 通道独立 DB9、桌面式铝型材外壳、按键终端电阻 USB CAN / CAN FD 接口设备

在售

四路独立接口，桌面多总线调试更直观

系列产品

通道	型号 / P/N	主机接口	CAN 接口	销售状态
4 通道	KH-UCANFD-MAX-X4	USB	4 × DB9（独立通道）	销售详询

咨询购买资料下载

硬件与接口

• 4 路 CAN / CAN FD：CH1 ～ CH4 四个独立通道
• 4 个独立 DB9：每个接口连接一路总线，线序一致
• 桌面式外壳：铝型材机身、黑色端盖与白色面板
• 通道状态可视：CAN1 ～ CAN4 独立状态指示
• 终端电阻可视：RES1 ～ RES4 独立状态指示

现场操作

• 按键切换：侧面按键循环切换四路终端电阻组合
• 双 SYS 分组：SYS1 对应 CH1 / CH2，SYS2 对应 CH3 / CH4
• USB 直连：0.8 m USB 线缆连接电脑
• 标准线序：2 = CAN_L、3 = GND、7 = CAN_H
• 桌面场景：适合总线调试、报文收发、设备联调与产线测试

产品概述技术规格接口说明指示灯与按键资料下载快速使用

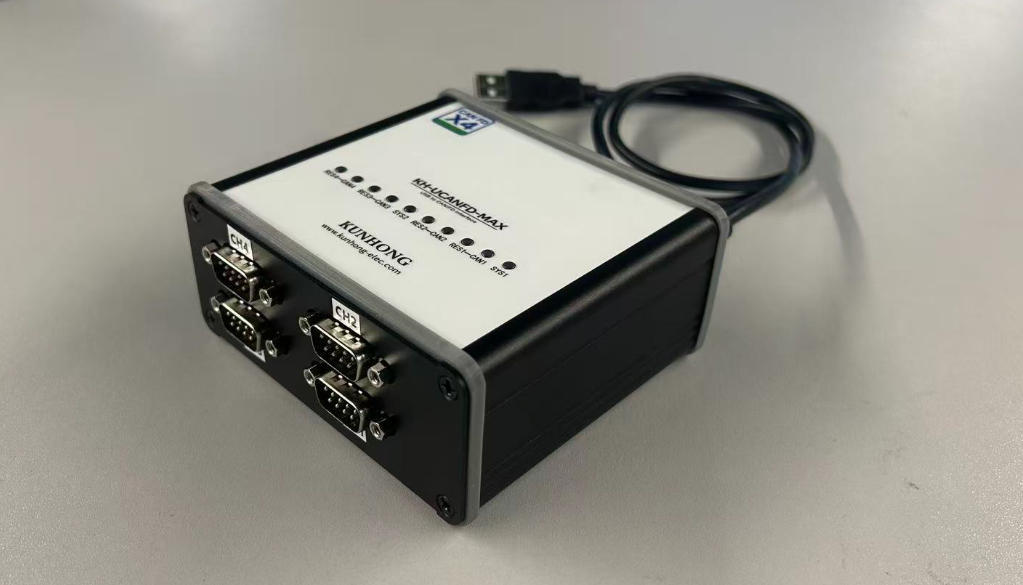

KH-UCANFD-MAX-X4 是一款 USB 转 CAN / CAN FD 桌面式接口设备，用于将电脑 USB 接口扩展为四路独立 CAN / CAN FD 通道。设备面向 CAN / CAN FD 总线调试、报文收发、设备联调、产线测试与实验室验证等场景。

CH1 ～ CH4 分别通过独立 DB9 接口连接目标总线，四个接口采用相同线序，便于制作统一测试线束。前面板集中显示 SYS、CAN 与 RES 状态，工程师可直接观察通道工作状态和终端电阻配置。

侧面按键用于切换终端电阻状态。RES1 ～ RES4 分别对应 CH1 ～ CH4；对应 RES 灯亮表示终端电阻打开，灯灭表示可控终端电阻关闭。

产品亮点

1四路独立 DB9每个接口连接一路 CAN / CAN FD 总线，接线直观。

2双组系统状态SYS1 管理 CH1 / CH2，SYS2 管理 CH3 / CH4。

3终端电阻按键切换一枚侧面按键切换四路终端电阻。

4状态集中显示CAN1 ～ CAN4 与 RES1 ～ RES4 一一对应。

5桌面式铝型材外壳适合实验室、测试台与固定工位使用。

6USB 即插连接配备约 0.8 m USB 线缆连接电脑。

适用场景

多总线调试报文收发设备联调产线测试实验室验证

参数项	规格
产品类型	USB 转 CAN / CAN FD 桌面式接口设备
CAN 通道	4 路，CH1 ～ CH4
主机接口	USB，固定线缆引出
CAN 接口	4 × D-Sub DB9，每个接口对应一路通道
DB9 线序	2 = CAN_L、3 = GND、7 = CAN_H，其余引脚 NC
终端电阻	RES1 ～ RES4，对应 CH1 ～ CH4，可通过侧面按键切换
系统指示	SYS1 对应 CH1 / CH2；SYS2 对应 CH3 / CH4
通道指示	CAN1 ～ CAN4
外形尺寸	105 × 94.6 × 45 mm
USB 线缆	约 0.8 m，UL 认证 USB 专用线
外壳	桌面式铝型材外壳，黑色端盖、白色面板

安装建议

设备应平放于干燥、稳定、绝缘的工作台面。CH1 ～ CH4 接口侧需预留连接器插拔空间，USB 线缆侧需预留弯折半径，避免长期拉扯。

CH1 ～ CH4 通道

四个 DB9 接口分别标记为 CH1、CH2、CH3、CH4，对应 CAN1、CAN2、CAN3、CAN4。每个接口均采用 CiA 303-1 常用 CAN D-Sub9 线序。

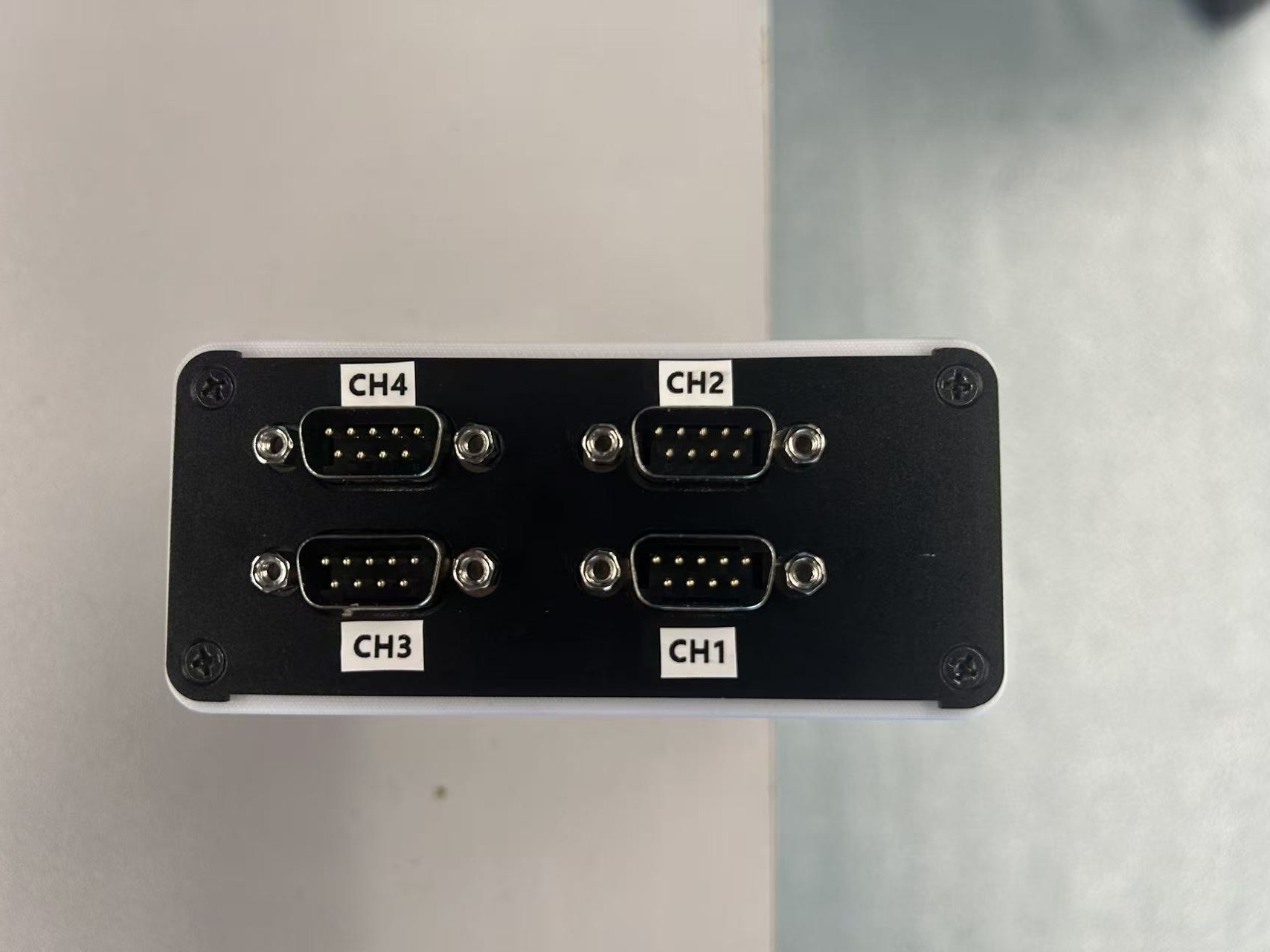

CH1 ～ CH4 四个独立 DB9 通道接口。

DB9 引脚	信号	说明
2	CAN_L	CAN Low
3	GND	Ground（接地）
7	CAN_H	CAN High
1 / 4 / 5 / 6 / 8 / 9	NC	未连接

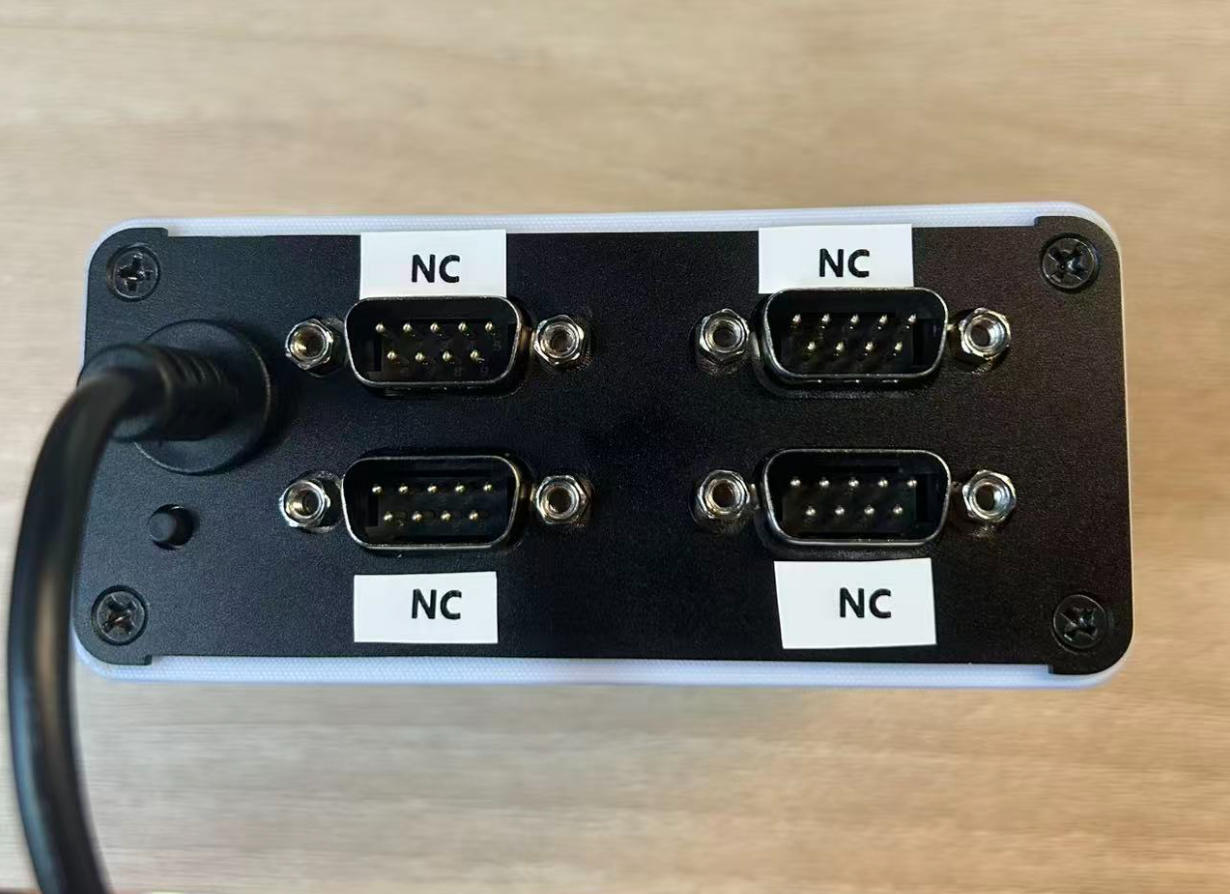

样机 NC 预留接口

快速操作指南中的样机使用 8 通道机壳，其中 4 个接口标记为 NC，内部未连接、当前无功能，现场无需接线。量产 KH-UCANFD-MAX-X4 按 4 通道提供，使用时只需关注 CH1 ～ CH4。

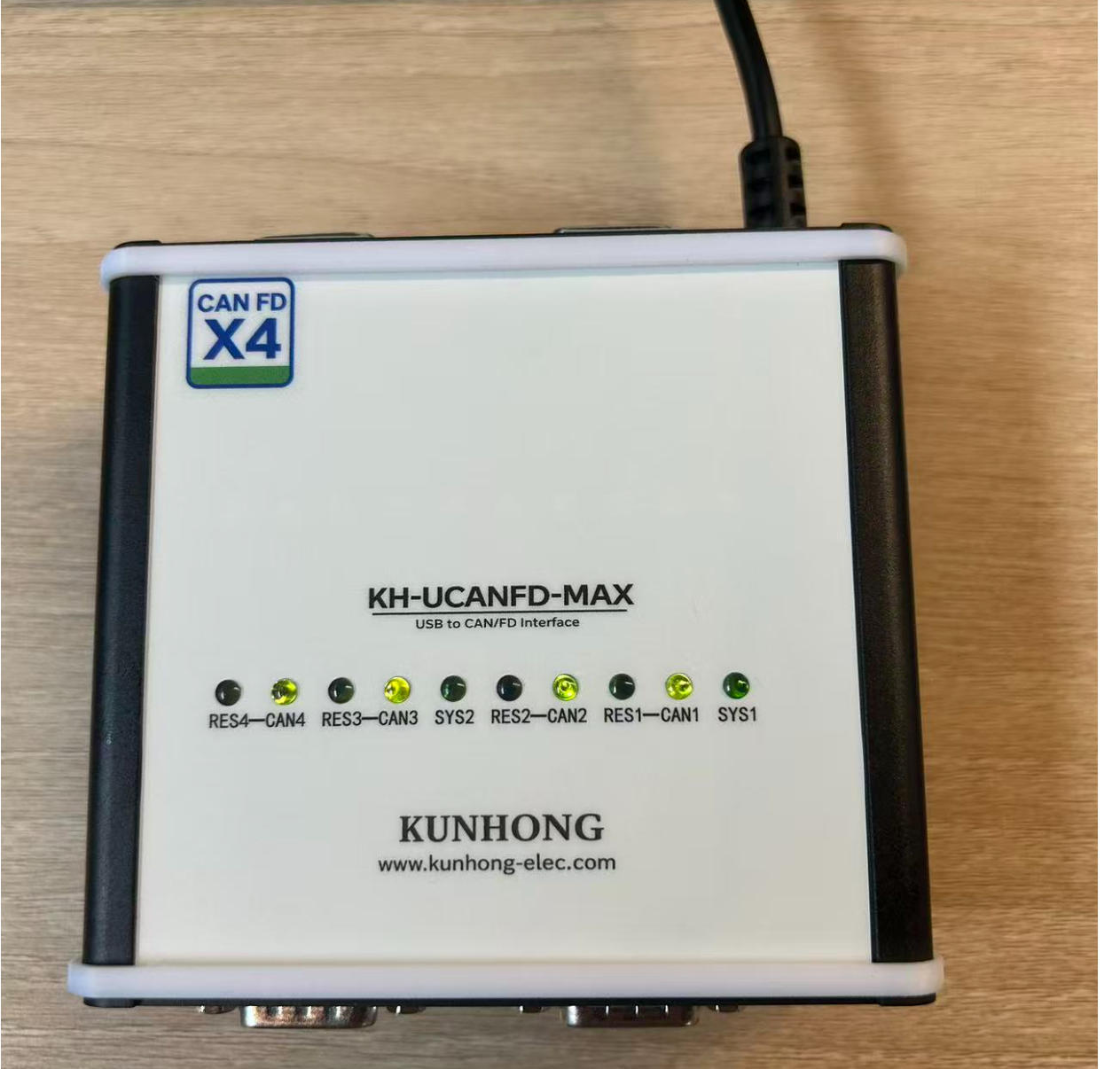

前面板指示

标识	对应对象	说明
SYS1	CH1、CH2	第一组系统状态指示
CAN1 / CAN2	CH1、CH2	通道工作或通信状态指示
RES1 / RES2	CH1、CH2	对应 RES 灯亮表示终端电阻打开；灯灭表示可控终端电阻关闭
SYS2	CH3、CH4	第二组系统状态指示
CAN3 / CAN4	CH3、CH4	通道工作或通信状态指示
RES3 / RES4	CH3、CH4	对应 RES 灯亮表示终端电阻打开；灯灭表示可控终端电阻关闭

通道 LED 常态含义：黄色常亮表示通道关闭；青色常亮表示 Normal Mode；绿色常亮表示 Listen Only Mode；红色常亮表示 Bus-Off。发送成功蓝色快闪，接收成功绿色快闪，检测到错误帧时红色快闪。完整状态请参考第二代产品 LED 状态说明。

用户按键与终端电阻

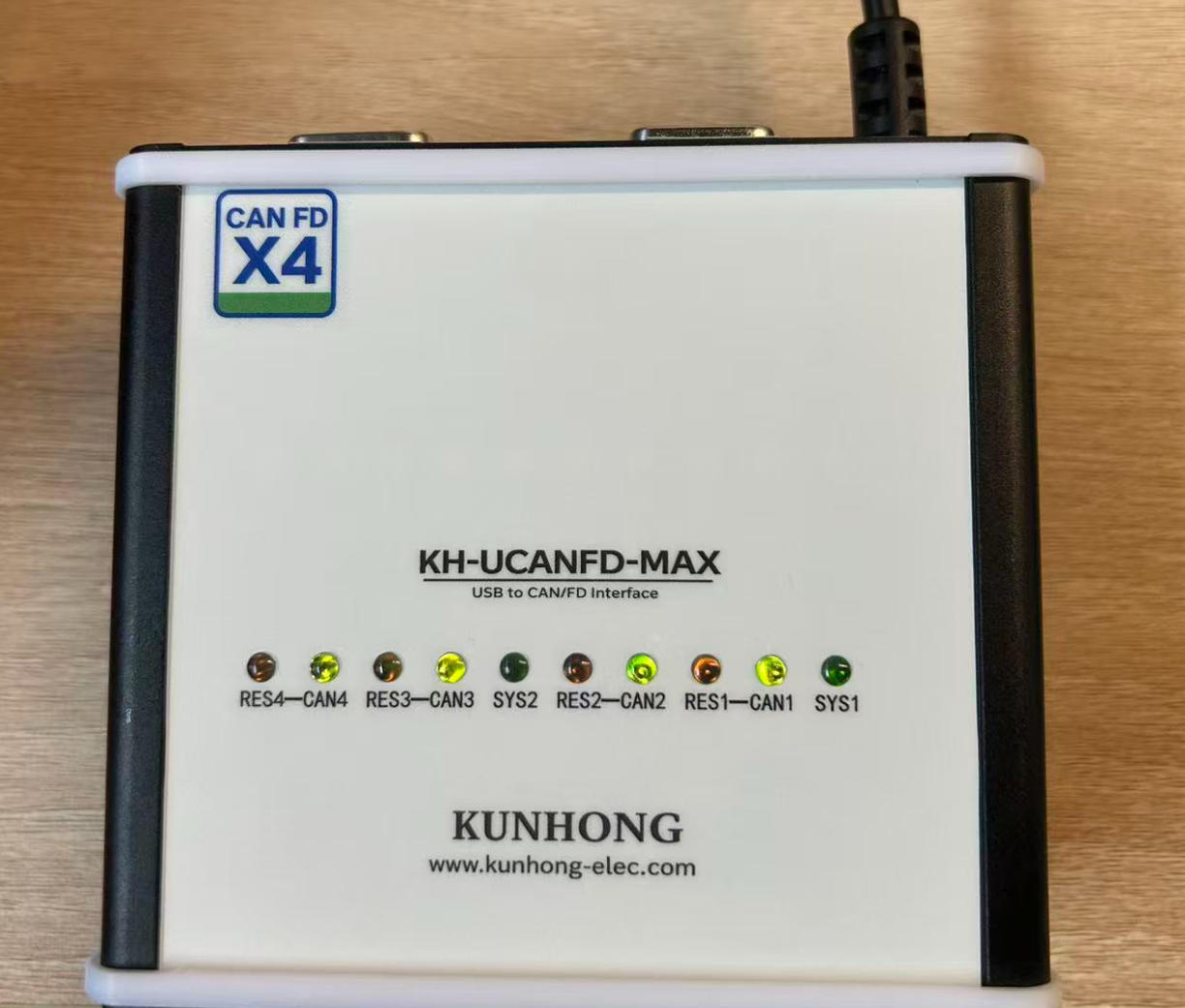

短按用户按键可切换各通道的可控 120 Ω 终端电阻。RES1 ～ RES4 分别对应 CH1 ～ CH4；对应 RES 灯亮表示该通道终端电阻已打开，灯灭表示该通道可控终端电阻已关闭。

注意： 是否开启终端电阻应根据 CAN / CAN FD 总线拓扑决定，避免同一条总线上的终端电阻数量过多或缺失。

KH-UCANFD-MAX-X4 快速操作指南接口、尺寸、指示灯、按键与接线说明下载 PDFPCAN / FD 使用指南PCAN / FD 驱动安装与软件使用说明查看Windows 驱动安装指南Windows 环境下的驱动安装步骤查看第二代产品 LED 状态说明SYS、CAN、RES 指示灯状态识别查看

1. 连接设备前，确认 CAN 总线接线和终端电阻配置符合现场网络拓扑。
2. 将设备 USB 线连接至电脑 USB 接口，等待系统完成设备识别。
3. 将 CH1 ～ CH4 中需要使用的通道连接至目标 CAN / CAN FD 网络。
4. 打开配套上位机或 CAN / CAN FD 调试软件，选择对应设备与通道。
5. 配置与目标网络一致的波特率和 CAN FD 参数，再开始报文收发。
6. 观察 SYS、CAN、RES 指示灯，确认设备、通道与终端电阻状态正常。

常见检查项

现象	检查建议
设备无法识别	检查 USB 接口、USB 线缆、驱动安装状态和设备管理器提示
软件无法打开通道	确认设备未被其他软件占用，且选择了正确通道
无法收发报文	检查 CAN_H / CAN_L 接线、波特率、CAN FD 参数与终端电阻
总线异常或错误帧多	检查接地、线缆长度、屏蔽、终端电阻和节点参数一致性
