KH-UCANFD-X4-G2-B2B-EVK-16 - 16通道USB CANFD评估套件
成都鲲弘电子科技有限公司
产品概述

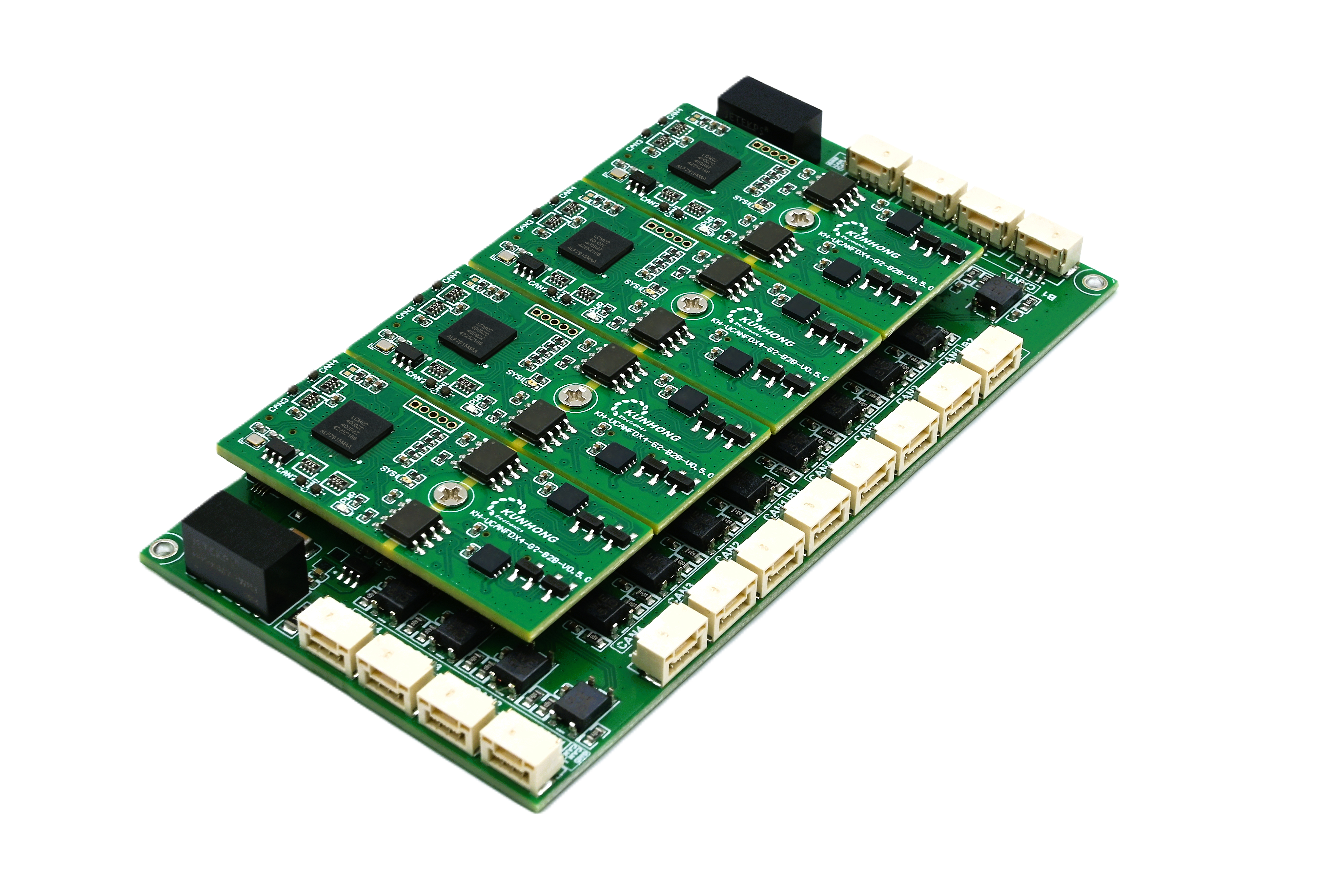

KH-UCANFD-X4-G2-EVK-16 是 KH-UCANFD-X4-G2-B2B 接口卡的16通道配套评估套件，用户可通过使用4片KH-UCANFD-X4-G2-B2B快速实现16通道需求。方便用户快速评估和集成 USB CANFD 接口卡到各种应用系统中。适用于机器人、关节电机等应用场景的快速原型开发。同时也提供底板的硬件设计文件，方便用户根据自己的需求进行二次开发。
产品状态：在售
产品特性
- 配套 KH-UCANFD-X4-G2-B2B 接口卡 + KH-UCANFD-X4-G2-B2B-EVB-16使用
- USB-C 接口，方便连接主机
- 16 路 CANFD 通道的标准接口
- 每个 CAN 通道均设置三色指示灯，便于快速判断通道状态、收发事件与总线异常，详见第二代灯语
固件亮点
- 支持固件通过驱动进行升级
- 硬件时间戳
驱动亮点
- 全平台支持（Windows、Linux、ARM、NVIDIA、AMD、Intel、国产平台等）
- 内置总线监测工具kcan_monitor、固件升级工具kcan_update_tool
典型产品应用
- 快速原型验证
产品规格
基本参数
| 参数项 | 规格 |
|---|---|
| 通道数 | 16 |
| 接口类型 | USB 2.0 (480Mbps High Speed) |
| 供电方式 | USB供电 |
| 终端电阻 | 120Ω（底板提供） |
| CAN接口 | GH1.25 |
| USB接口 | USB-C |
| 评估底板尺寸 | todo:mm |
套件内容
标配组件
- KH-UCANFD-X4-G2-B2B 接口卡 × 4
- KH-UCANFD-X16-G2-B2B-EVB 评估底板 × 1
- USB-C 数据线 × 1
- GH1.25 连接线（配套CAN接口）× 16
选配组件
- DB9 转 GH1.25 转接线
更多
- 根据用户需求，提供8/12(或其他数量)通道底板定制化需求开发，联系我们
