KH-UCANFD-MP-X2 / X4 - 2/4通道MiniPCIe CANFD接口卡
成都鲲弘电子科技有限公司
产品概述

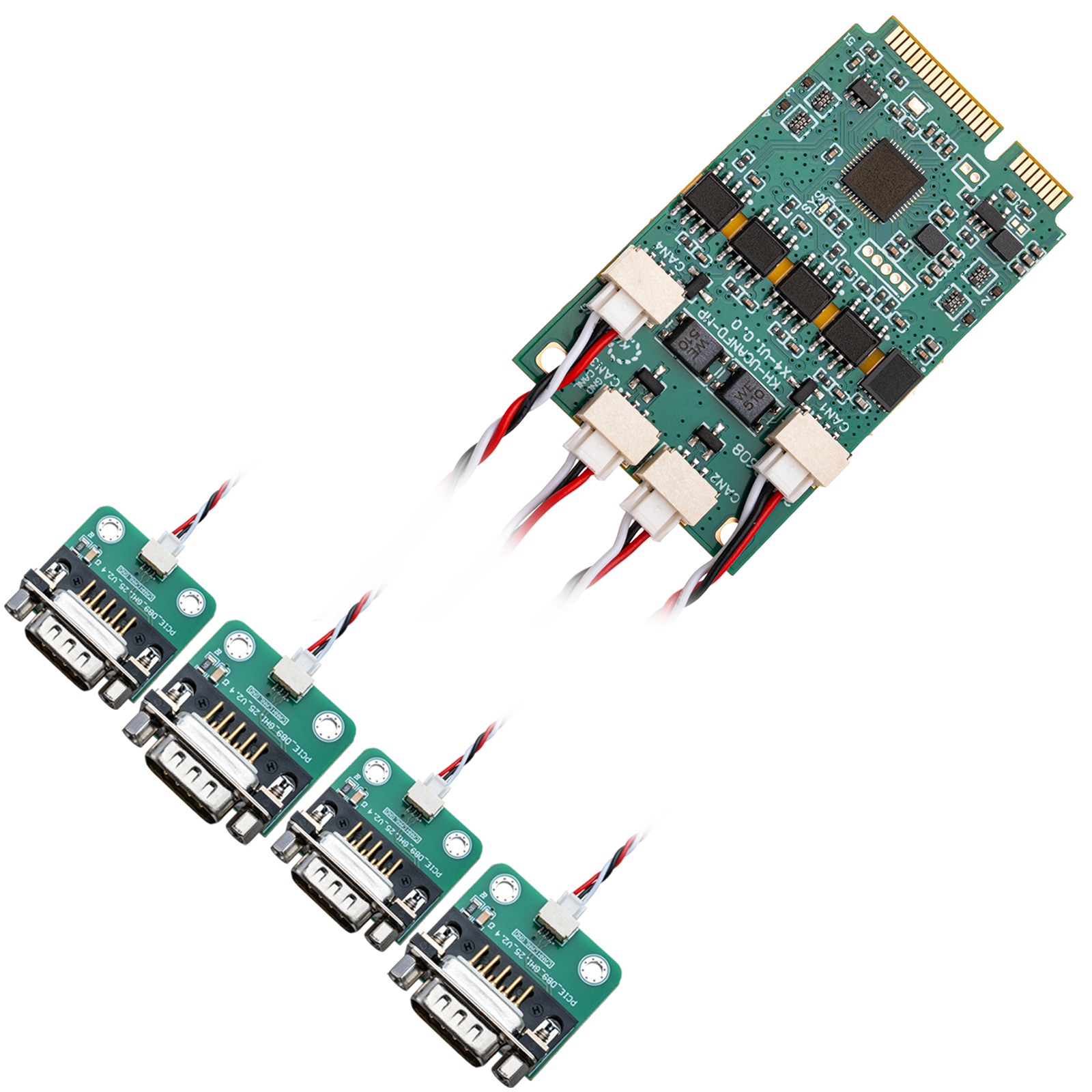

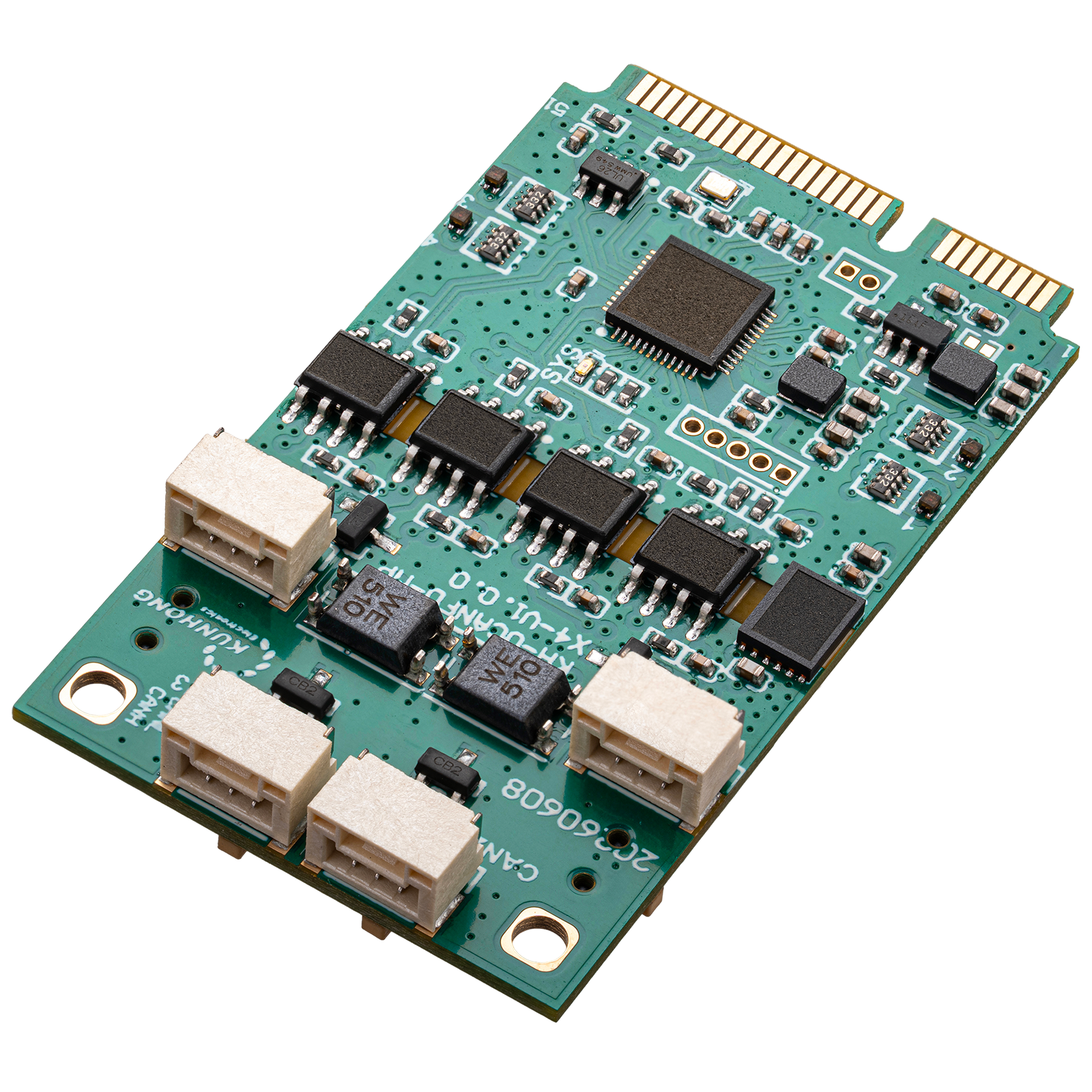

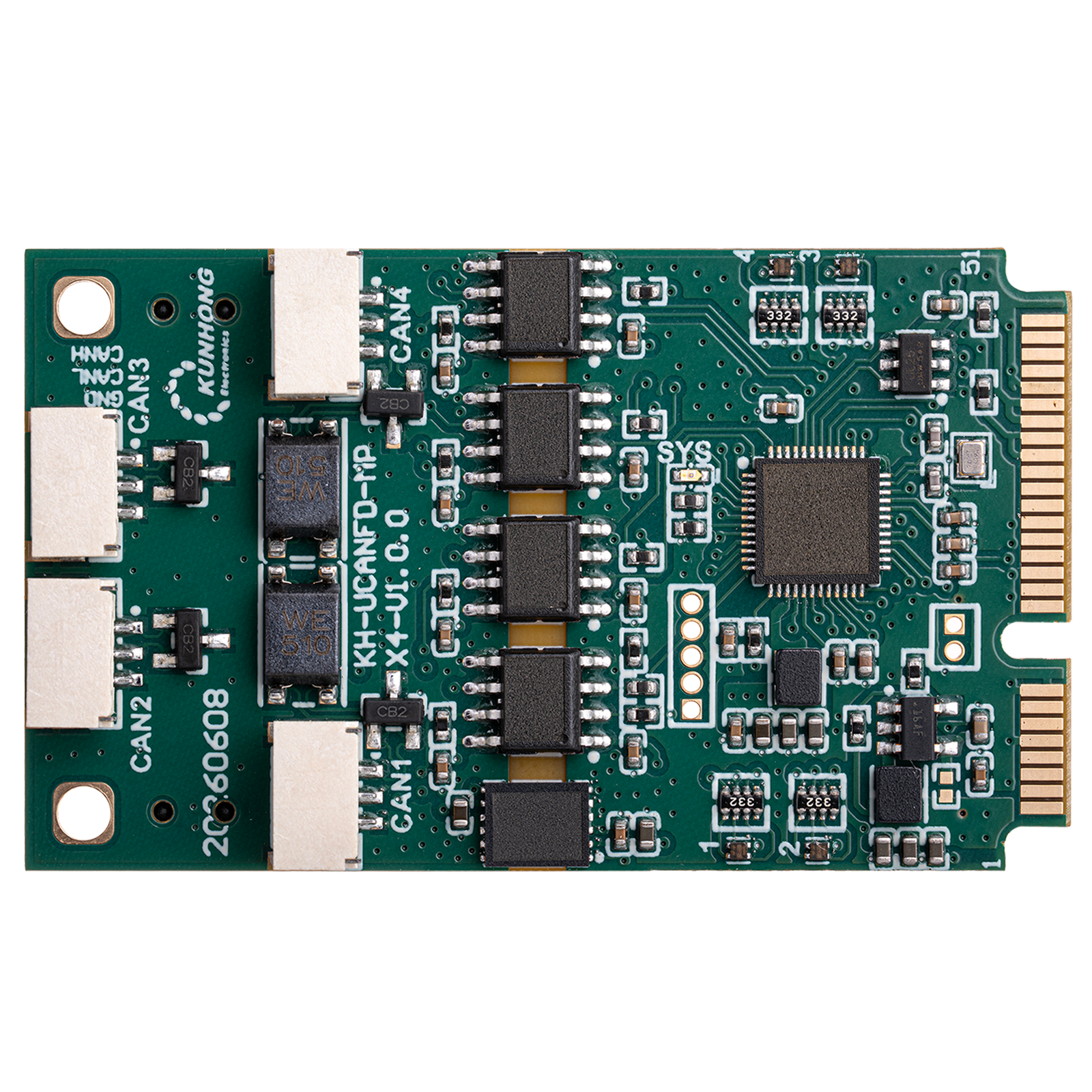

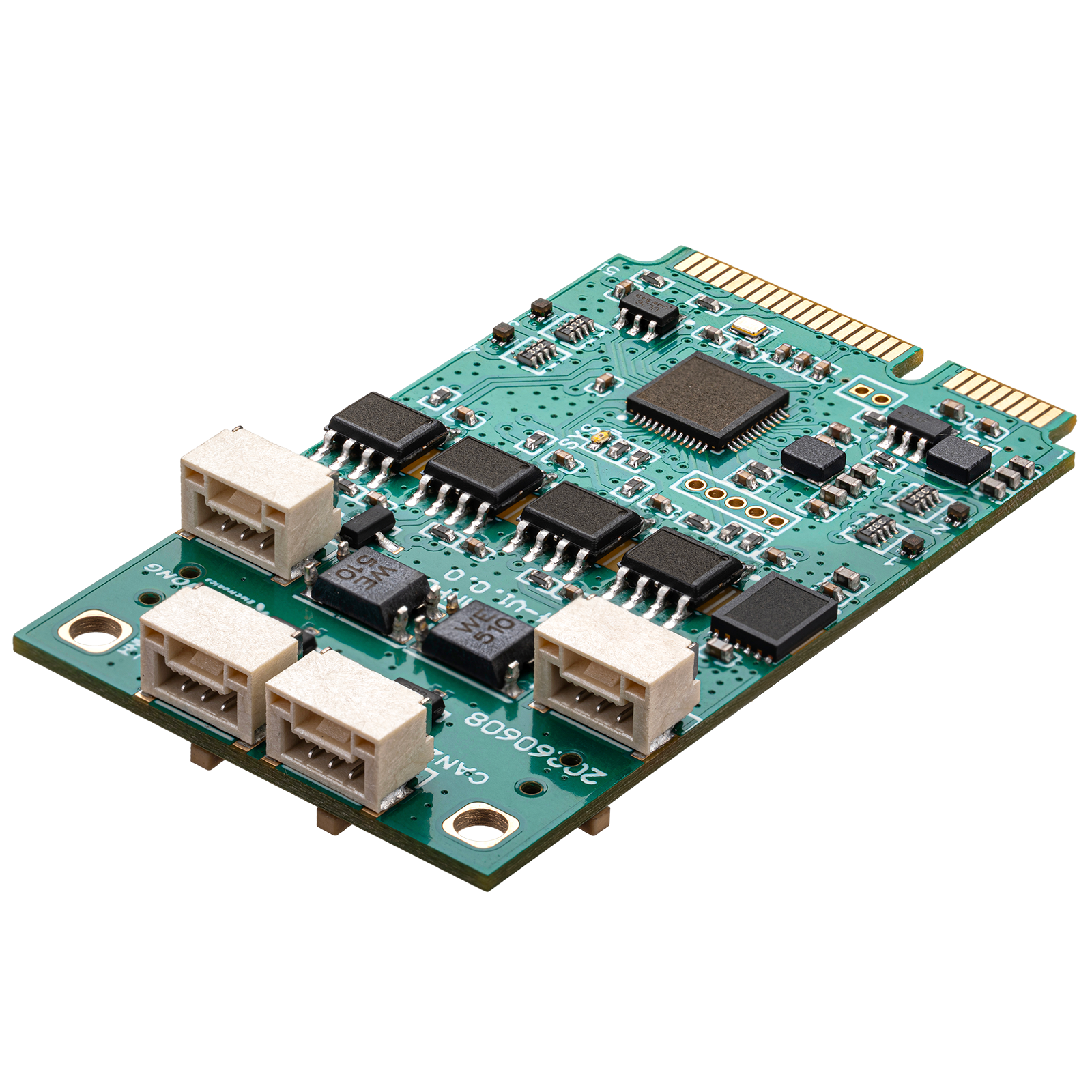

KH-UCANFD-MP 系列是鲲弘全新设计的第二代 MiniPCIe CANFD 接口卡，提供 X2 与 X4 两种型号，也是 CANmeleon 多固件生态系列产品。设备集“小体积、低功耗、多通道”多重优点于一体，采用标准 MiniPCIe 接口，适用于嵌入式系统、工业 PC、车载计算平台等场景。X2 与 X4 的硬件规格、通信性能、软件支持和外形尺寸保持一致；X2 仅减少 CAN3、CAN4，提供 CAN1、CAN2 两路通道。
产品状态：在售
系列产品
| 通道数 | 型号 | 通道配置 | 说明 |
|---|---|---|---|
| 2 通道 | KH-UCANFD-MP-X2 | CAN1、CAN2 | 除不提供 CAN3、CAN4 外，其余规格与 X4 相同 |
| 4 通道 | KH-UCANFD-MP-X4 | CAN1 ～ CAN4 | 完整四通道型号 |
产品特性
- 2 / 4 路 CAN FD 通道可选，各通道可同时达到最大负载率通讯
- 采用标准MiniPCIe接口，兼容性强
- 体积小巧，非常适合嵌入式系统集成
- 支持总线负载测量，支持错误帧检测和总线状态监测
- 支持 Windows、Linux，Linux 内核已集成驱动（Socket CAN）
- 支持 x86 和 ARM 处理器
- 支持ROS 系统无缝调用
- 支持 CANmeleon 多固件生态，可按需安装、更新和切换固件
固件亮点
- 支持固件通过驱动进行升级
- 硬件时间戳
驱动亮点
- 全平台支持（Windows、Linux、ARM、NVIDIA、AMD、Intel、国产平台等）
- 内置总线监测工具kcan_monitor、固件升级工具kcan_update_tool
- 支持标准socketcan
CANmeleon 多固件生态
KH-UCANFD-MP-X2 与 X4 均支持 一机多生态 · ALL IN ONE。配合 CANmeleon device manager，可管理设备并安装、更新或切换固件，使同一套硬件按需接入 PCAN、Vector、Kvaser、ZLG 等 CAN 软件与工具链。
具体固件清单、版本兼容和使用说明，请参阅 CANmeleon 通用 USB-CAN/CAN FD 平台和 CANmeleon 固件目录。
典型产品应用
- 嵌入式系统集成
- 工业PC通讯
- 车载计算平台
- CAN-bus网络诊断与测试
- 工业自动化控制
- 新能源车辆开发
产品规格
基本参数
| 参数项 | 规格 |
|---|---|
| 类型 | MiniPCIe CANFD 接口卡 |
| 通道数 | 2（X2）/ 4（X4） |
| 接口类型 | MiniPCIe |
通信参数
| 参数项 | 规格 | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 仲裁段波特率 | 25Kbps ~ 1Mbps | |||||||||||||||||||||
| 数据段波特率 | 25Kbps ~ 12Mbps | |||||||||||||||||||||

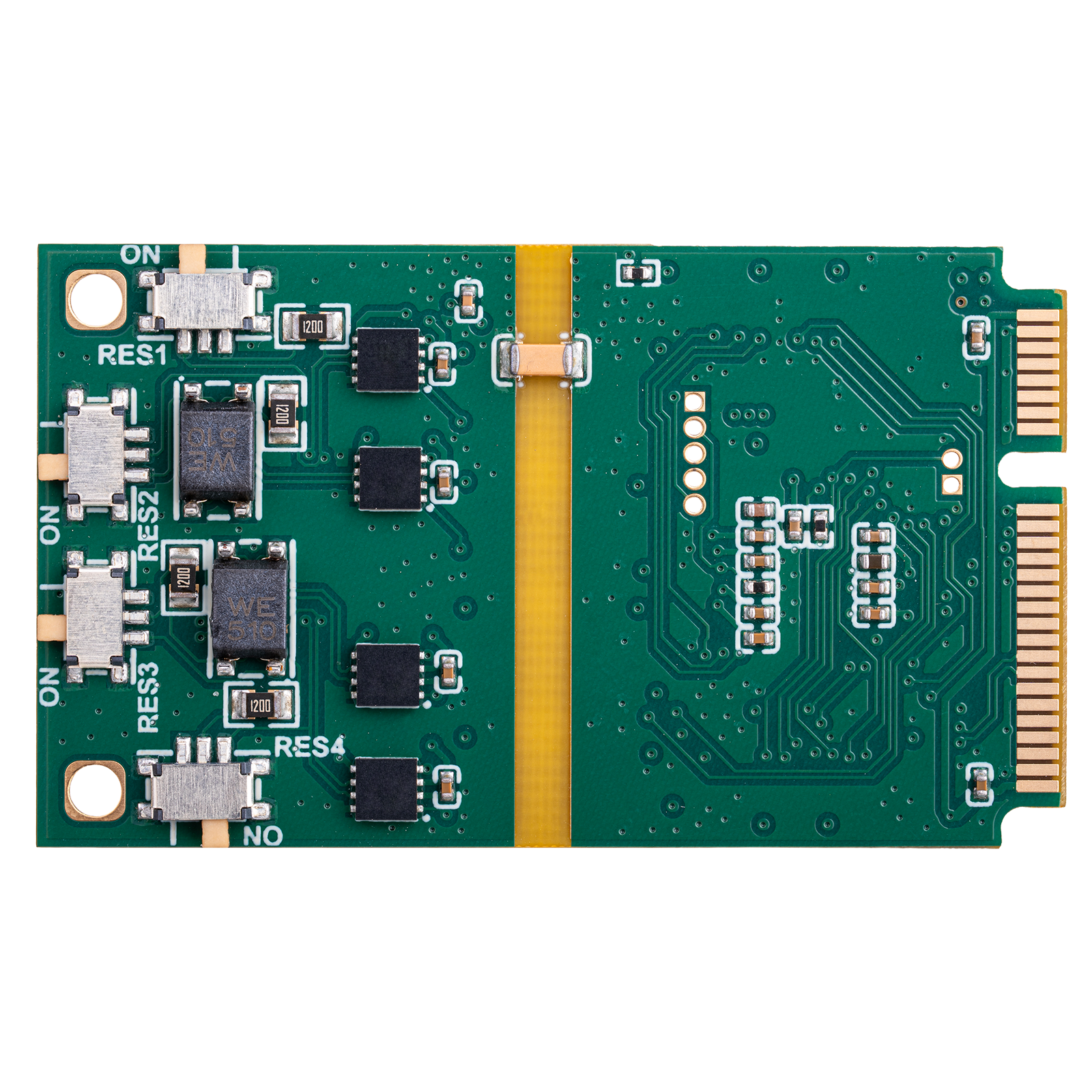

| 终端电阻 | 120Ω（通过拨码开关配置） | |||||||||||||||||||||
| 收发能力 | ≥19693帧/秒（1M/5M 8字节）📊 点击查看不同波特率下收发帧率
| |||||||||||||||||||||
| 通信时延 | 最小值 18μs，典型值 40μs (通信时延指的是从内核驱动--->模块--->总线的时间) |
*以上所有性能参数均为实测，支持客户端复现（实际测量偏差与硬件平台及软件版本相关)*
保护特性
| 参数项 | 规格 |
|---|---|
| 静电防护ESD | ±15KV IEC61000-4-2 空气放电 ， ±8KV IEC61000-4-2 接触放电 |
| 隔离保护 | 3000V |
| RoHS | 符合 RoHS 2.0 标准 |
环境参数
| 参数项 | 规格 |
|---|---|
| 工作温度 | -40℃ ~ +85℃ |
| 工作湿度 | 10% ~ 90% RH (无凝结) |
| 储运温度 | -55℃ ~ +125℃ |
物理参数
| 参数项 | 规格 |
|---|---|
| 功耗 | < 2W |
| 尺寸 | 标准MiniPCIe尺寸 |
认证
| 参数项 | 规格 |
|---|---|
| 认证 | 认证中 |
系统支持
| 参数项 | 规格 |
|---|---|
| 操作系统 | Windows 7/8/10/11、Linux、MacOS |
| ROS支持 | 支持 ROS 系统无缝调用 |
技术支持与服务
- CANmeleon device manager 下载
- CANmeleon device manager 使用教程
- CANmeleon 生态教程（PCAN、Vector、Kvaser、ZLG……）
- Linux SDK
- 用户手册、应用指南和示例代码整理中，可通过联系我们获取最新资料。
联系我们
- 主机端 Linux socket CAN 驱动/波特率配置/编程接口技术支持
- 电机驱动端 MCU CAN FD 驱动/波特率配置调优、测试、技术支持
- CAN FD 时钟、波特率、采样点参数调优
- 收发器延时补偿技术调优
- CAN FD 接口电路设计支持：收发器选型、隔离防护、终端电阻布置
