深度解析：车载以太网 (100/1000BASE-T1) 技术原理与应用指南
随着新能源汽车向智能化、网联化飞速发展，带宽和传输速率成为核心瓶颈。传统的 CAN 总线难以满足海量数据传输需求，100BASE-T1 和 1000BASE-T1 等车载以太网协议应运而生。本文将系统解析车载以太网协议的基础概念，并梳理实际工程应用中的技术要点与调试策略。
一、基础概念与定义
车载以太网是为了应对车载环境的强电磁干扰、温度波动等严苛条件而优化的物理层标准。
协议标准
| 协议 | 发布时间 | 速率 | 说明 |
|---|---|---|---|
| 100BASE-T1 | 2015年 | 100Mbps | IEEE 802.3bw |
| 1000BASE-T1 | 2016年 | 1Gbps | IEEE 802.3bp |
核心特性
| 特性 | 说明 | 优势 |
|---|---|---|
| 传输介质 | 单对非屏蔽双绞线 (UTP) | 相比标准以太网减少 75% 线缆用量，降低重量与成本 |
| 传输距离 | 支持 15 米车内布线 | 完美覆盖车身各域控制器与节点间的距离 |
| 抗干扰设计 | 回声消除、共模抑制技术 | 满足 ISO 11452-2 严苛的车载 EMC 标准 |
| 双工模式 | 全双工通信 | 支持同时收发数据，避免传统以太网的冲突检测机制 |
二、技术对比：为什么选择车载以太网？
1. 对比传统 CAN 总线
拓扑结构差异： CAN 采用总线型拓扑，所有节点挂载于同一条总线；车载以太网采用星型拓扑。
性能提升： 点对点通信大幅提升了通信的可靠性，并显著加快了紧急事件的反应速度。
2. 对比标准以太网 (RJ45)
物理层差异：
- 标准以太网通常需要 4 对双绞线
- 车载以太网仅需 1 对
优势： 在寸土寸金的车内空间中，对简化线束设计、降低整车重量具有决定性意义。
三、建立连接 (Link Up) 的关键前置条件
在搭建和调试车载以太网时，物理层连接（Link Up）是通讯的基础。以下是必须注意以下几点：
1. 速率匹配
通信双方必须配置为相同的速率（同为 100M 或同为 1000M）才能建立连接。

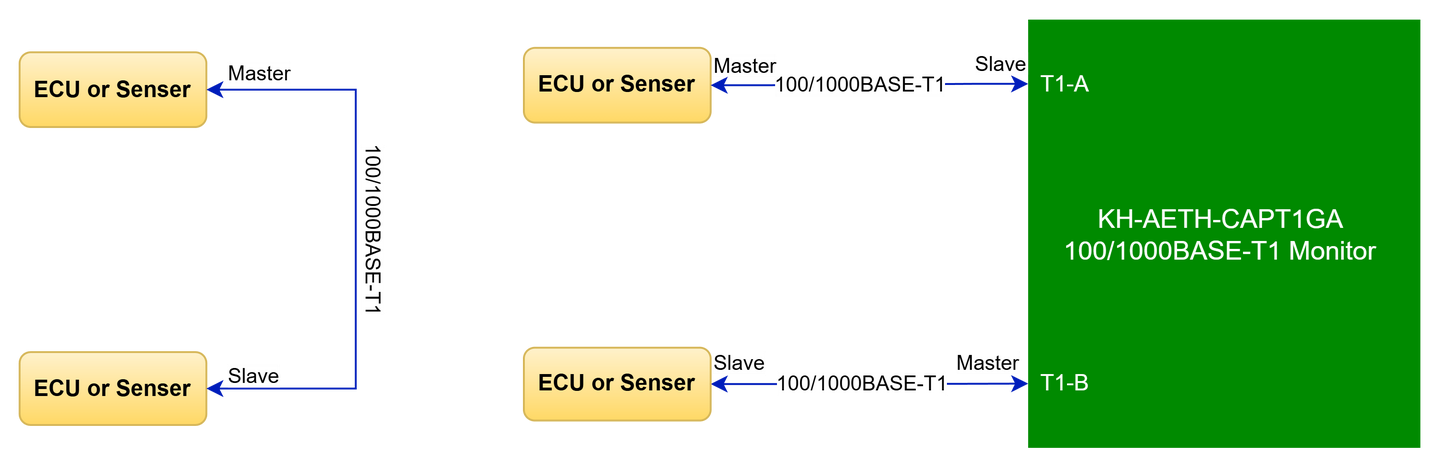

2. 主从模式 (Master/Slave)
不同于普通以太网的自动协商，100/1000BASE-T1 需要预先配置 PHY 层的角色。
规则： 必须遵循 "一主一从" 的对应关系。
注意： 此处的主从仅指物理层训练 (Training) 的时钟同步角色，不代表上层数据通讯的主从关系。只要 Link Up 成功，双方均可主动收发数据。
3. 接口体系
在车载以太网的发展演进中，为了满足车内严苛的特殊需求——如极致的空间限制、更高的传输速率以及高标准的抗干扰性（EMC），物理接口设计逐渐脱离了传统的 RJ45 形态，形成了多样化的车载专用接口体系（如 TE MATEnet, Rosenberger H-MTD 等）。
这种接口的多样性给开发与测试带来了挑战。为了适应不同的车型和控制器接口，配套的测试设备通常面临两种选择：
定制化接口： 直接在设备上集成特定的车载接口。但这会导致设备成本大幅上升，且通用性较差。

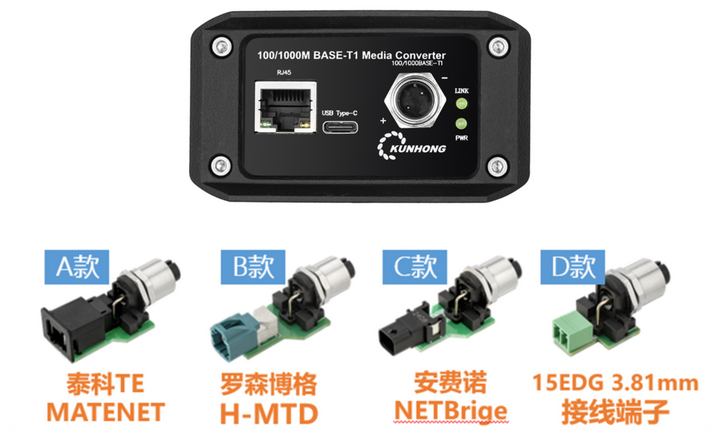

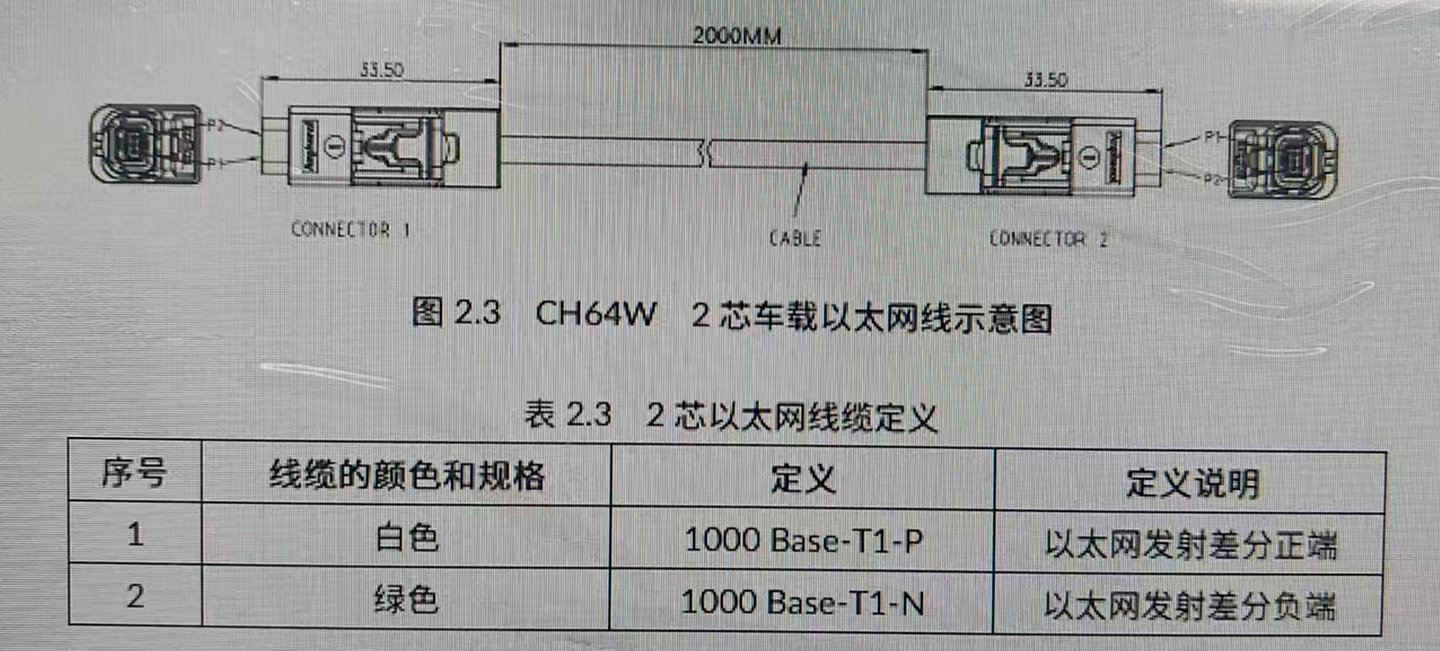

灵活转接方案（推荐）： 如下图所示，通过提供高品质的转接板或转接线进行适配。这种方式既能保证信号质量，又能以较低的成本应对不同接口标准的切换，极大提升了测试便利性。
4. MDI 极性与自动交换
极性指差分信号的正负极连接（P ↔ P；M ↔ M）。
| 协议 | 自动纠正功能 | 建议 |
|---|---|---|
| 1000BASE-T1 | 大部分 PHY 芯片具备自动纠正功能 | 即使反接也能通过信号相位检测自动调整，建立连接 |
| 100BASE-T1 | 部分设备的从模式 (Slave) 支持自动纠正 | 强烈建议在接线时严格检查极性，以确保连接稳定性 |

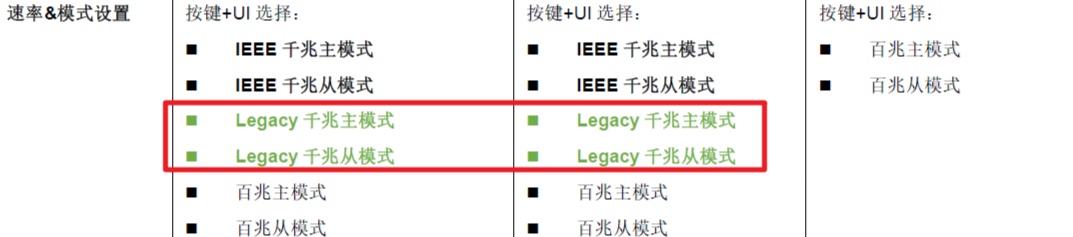

5. Legacy 模式 (特殊情况)
背景： 在 IEEE 规范成熟前，Marvell 推出了早期的千兆 T1 PHY 芯片（Legacy 模式）。
现状： 目前主要存在于特斯拉部分早期车型中。由于该模式不兼容标准 IEEE 模式，调试时需确认设备是否支持（注：百兆模式无 Legacy 区分）。
四、通讯质量诊断
连接建立后，链路质量直接决定了数据传输的稳定性。
1. SQI (信号质量指数)

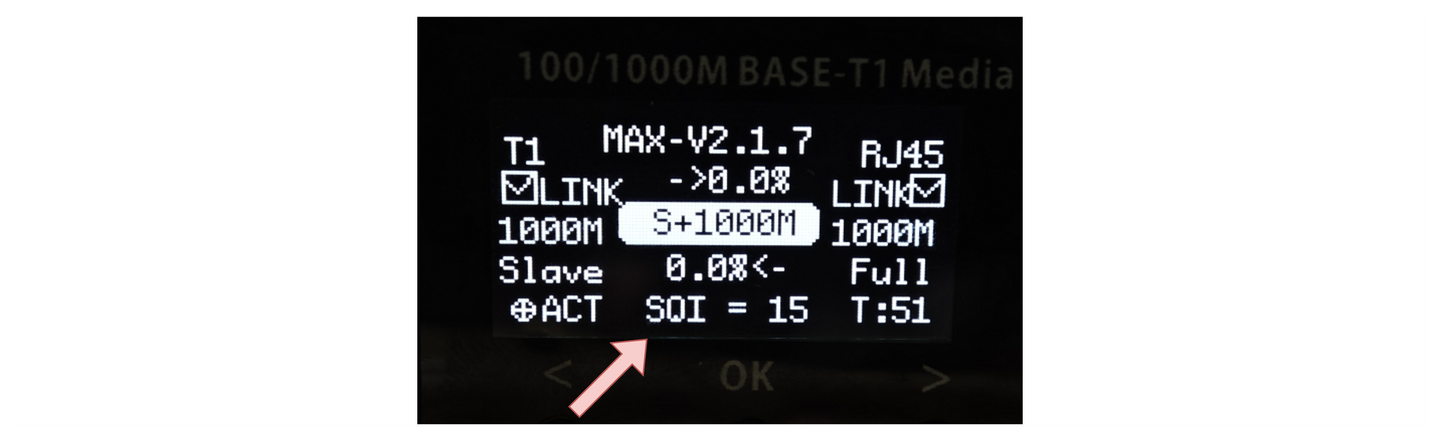

PHY 芯片可实时监控 SQI 值。这是判断链路阻抗匹配程度、环境干扰影响的重要依据。

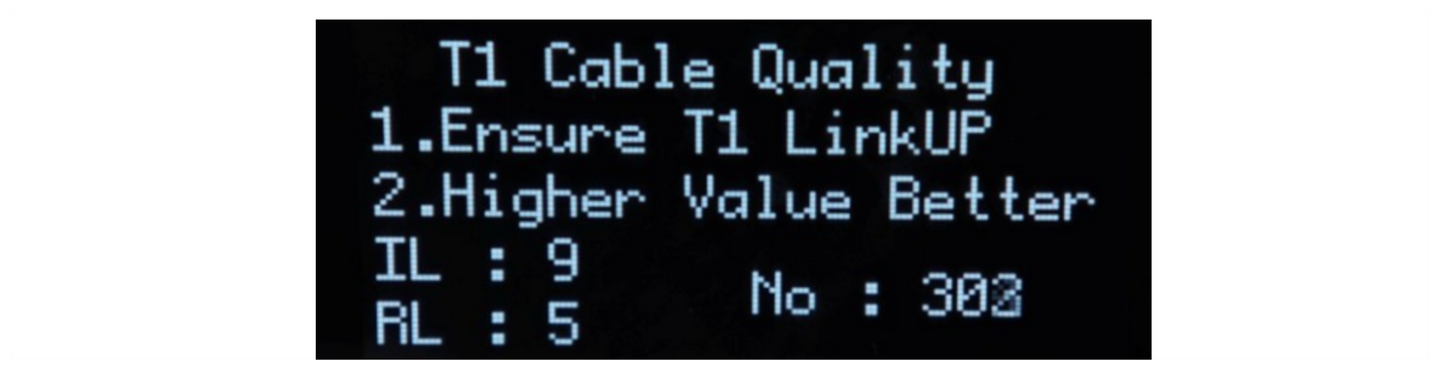

2. 线缆健康度检测
线束材质、长度、绞距及连接器特性都会导致阻抗突变。专业的检测工具（如 RAD.NEPTUNE）可辅助诊断：
检测项目：
- 插入损耗 (IL)
- 回波损耗 (RL)
原理： 利用时域反射法 (TDR) 定位短路、断路、阻抗不匹配等故障点。
注： 设备提供的参数主要用于现场快速排查对比，高精度的线缆认证建议使用专业实验室仪器。
五、调试解决方案：如何连接 PC 与车载单元？
痛点
普通 IT 设备（PC、交换机）使用的是标准以太网接口 (RJ45)，无法直接与车载以太网设备（ECU、激光雷达）通信。

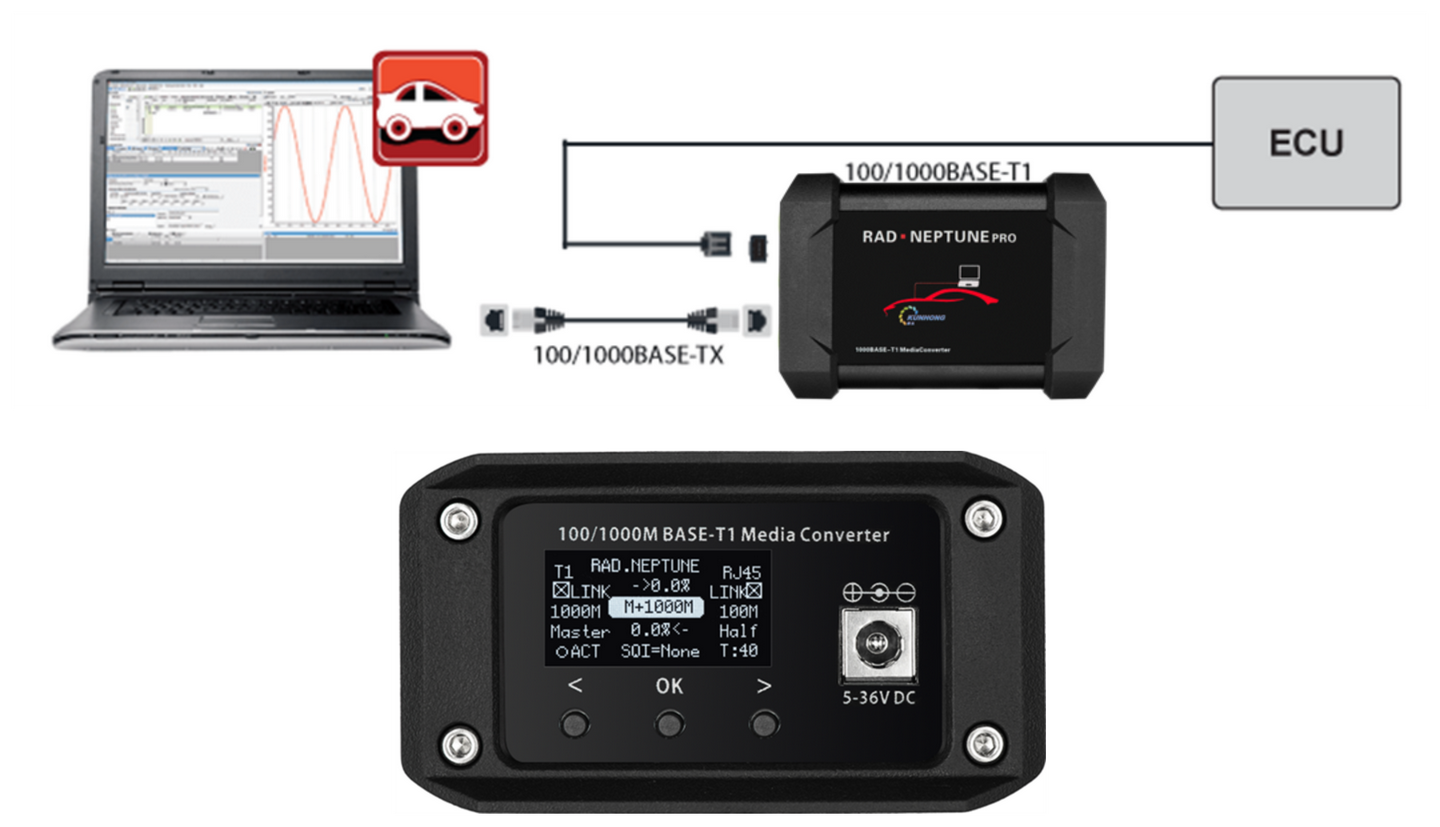

解决方案：物理层转换器
使用以太网物理层转换器（Media Converter）将两端的物理层信号进行无损转换。
原理： 转换器两端 Link Up 后，相当于一条"透明"的网线。
效果： 数据经过转换器不发生任何协议层面的变化，且延迟极低。
推荐工具：RAD.NEPTUNE
RAD.NEPTUNE 是一款专业的车载以太网物理层转换模块，专为调试场景设计：
| 功能 | 说明 |
|---|---|
| 多速率支持 | 兼容 100/1000BASE-T1 与标准以太网转换 |
| 智能匹配 | 能够自动识别并匹配车载 ECU 的主从模式与速率 |

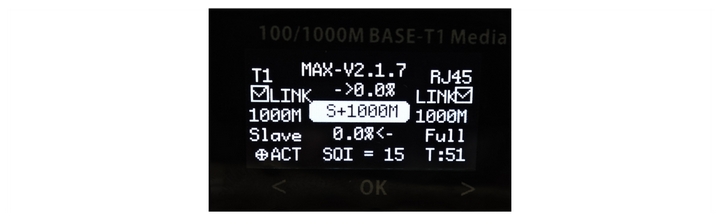

| 可视化调试 | 自带 OLED 显示屏，实时显示配置模式、连接状态 (Link Status) 及通讯质量，大幅提升调试效率 |
