CANmeleon device manager 使用教程
CANmeleon device manager 是 Windows 下的图形化设备管理工具，用于鲲弘 CANmeleon / UCANFD-G2 系列设备的连接、设备信息查看、固件管理、固件发布更新、软件自更新和恢复处理。
固件术语
本文把设备侧可安装、更新和切换的实现统一称为“固件”。当前软件界面仍保留 应用管理、应用市场、安装应用 等历史标签，这些界面原文均指固件；下文仅在需要识别或点击当前控件时保留原标签。
适用场景
- 查看设备信息：查看设备型号、固件版本、管理协议版本、Bootloader 版本、通道数和固件槽位。
- 安装、更新、切换、卸载设备中的固件。
- 检查固件发布包和设备管理器软件更新。
下载安装
下载地址
安装步骤
- 优先下载安装版
CANmeleon-device-manager-setup-x64.exe，并按安装向导完成安装；也可下载 ZIP 免安装版CANmeleon-device-manager-win64.zip，解压到固定目录后运行CANmeleon-device-manager.exe。 - 启动 CANmeleon device manager。
- 将 CANmeleon / UCANFD-G2 设备连接到电脑 USB 端口。
使用建议
使用 ZIP 免安装版时，不要直接在压缩包内运行 exe。先完整解压，确保 updater、驱动 DLL 和其他随包文件保留在原目录结构中。
使用准备
为了避免出现CANmeleon设备管理器连接设备失败的异常情况，请连接设备前确认：
- 电脑已安装CANmeleon 设备当前固件的对应驱动；如果不想安装当前固件的驱动，可以选择长按按钮切换固件。
- 通道没有被其它软件占用；固件更新完成后，建议关闭 CANmeleon device manager，以免占用其它设备。
- 电脑限制U盘或设备使用HUB接入电脑，可能会导致CANmeleon设备管理器连接设备失败。
注意事项
- 安装或更新 CANmeleon 固件时，设备会进入 U 盘模式并拷贝文件。若电脑没有 U 盘读写权限，将无法安装或更新固件。
- 更新固件和软件时需要连接网络。如果电脑未联网将无法更新。
快速开始

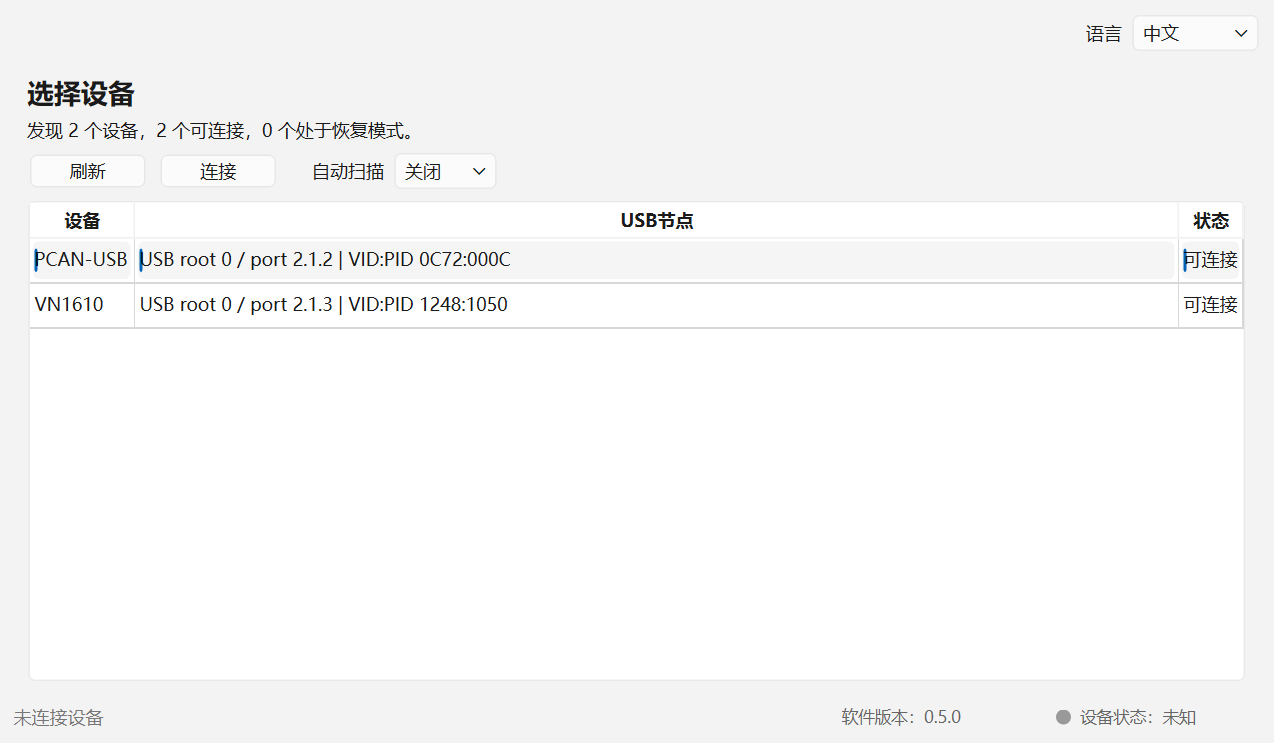

1. 选择设备
打开软件后会进入 选择设备 页面。页面会显示设备列表和状态：
| 状态 | 含义 | 建议操作 |
|---|---|---|
可连接 | 设备可被软件打开 | 选择设备后点击 连接 |
恢复模式 | 设备已经枚举为升级 U 盘 | 点击 打开恢复 或重新插拔设备 |
驱动未安装 | Windows 未找到可用驱动 | 安装对应驱动后点击 刷新 |
不可用 | 设备被占用或暂时无法打开 | 关闭其他占用程序后重试 |
如果设备没有自动出现，可以点击 刷新。需要持续检测插拔时，可打开 自动扫描 并选择扫描间隔。
2. 连接设备
选中状态为 可连接 的设备，点击 连接。连接成功后，软件会进入主界面。
如果连接失败，优先检查：
- 设备 USB 线是否正常连接。
- 设备是否被其他 CAN 工具或调试程序占用。
- Windows 设备管理器中是否存在驱动异常。
- 当前设备是否为支持 CANmeleon 系列管理协议的设备。

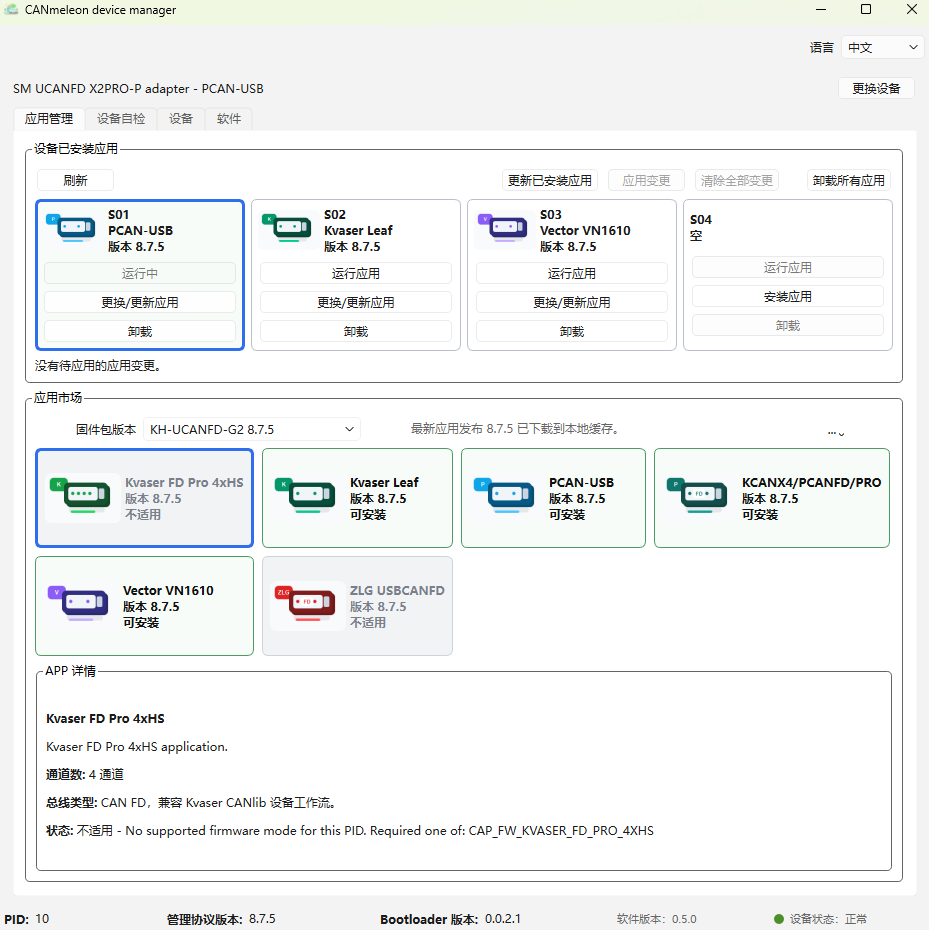

3. 查看设备信息
进入主界面后，会显示以下常用字段信息：
设备：当前连接的设备名称。PID：设备产品识别信息。软件版本：当前运行软件的版本。管理协议版本：设备管理接口版本。Bootloader 版本：设备升级引导程序版本。应用管理、设备自检、设备、软件。
固件管理

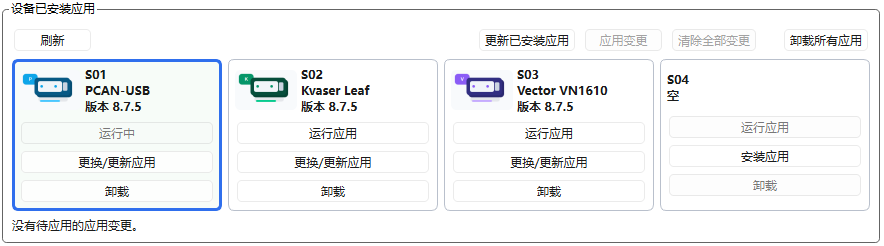

界面中的 应用管理 页面用于查看和维护设备中的固件槽位。
刷新槽位
- 进入
应用管理。 - 点击
刷新。 - 查看
设备已安装应用区域，其中列出设备已安装的固件。
槽位可能显示为：
运行中：当前正在运行的固件。空：该槽位没有安装固件。已禁用：该槽位当前不可用。

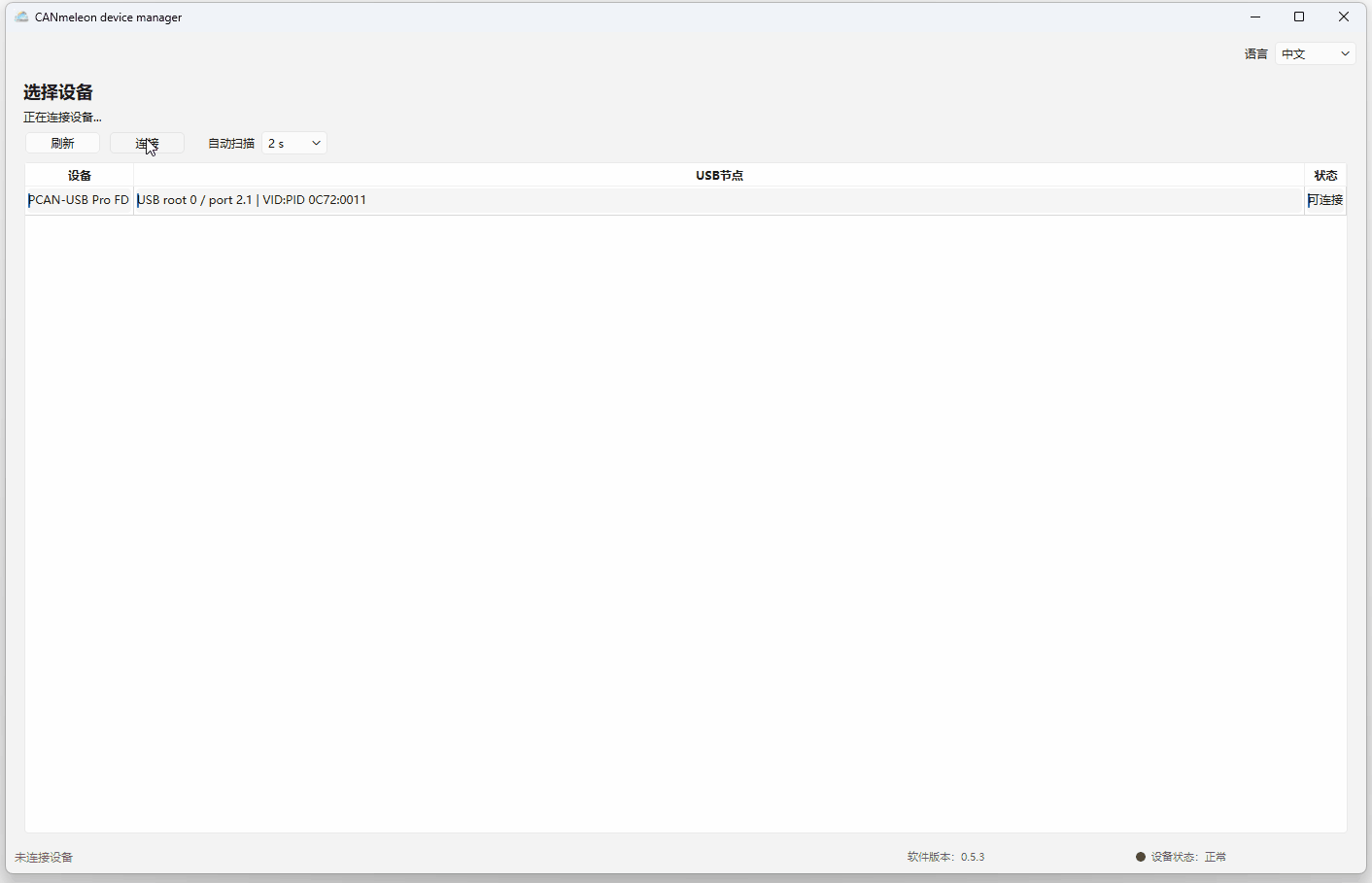

安装或更换固件
- 在
设备已安装应用中选择一个可用固件槽位。 - 点击
更换/更新应用。 - 在弹窗中选择要安装的固件版本和固件卡片。
- 点击确认后，返回界面中的
应用管理页面。 - 检查待执行的固件变更信息，确认无误后点击
应用变更。 - 等待设备完成更新并重新枚举，按提示重新连接设备。
注意
升级或更换固件过程中不要拔掉设备，也不要关闭软件。更新完成后设备可能会断开并重新枚举，这是正常现象。

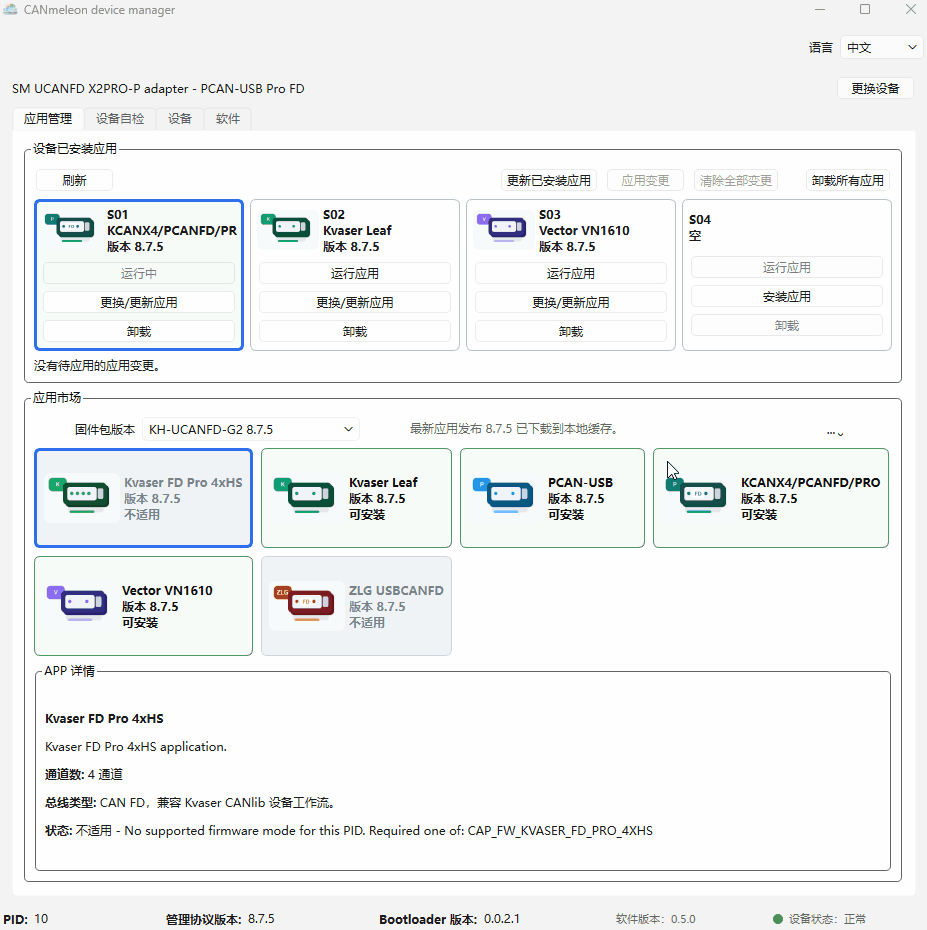

一键更新已安装固件
如果本地固件发布包中包含当前已安装固件的新版本，可以使用界面中的 更新已安装应用：
- 确认已经连接设备并刷新槽位。
- 在
应用市场中选择目标固件包版本。 - 点击
更新已安装应用。 - 软件会生成可更新的待执行固件变更。
- 点击
应用变更，等待设备重启后重新连接。
如果提示可更新槽位不连续，请按软件提示逐个槽位处理。
切换固件
- 在
设备已安装应用中选择需要切换的固件槽位。 - 点击
运行应用，在弹窗中点击Yes。 - 等待软件完成切换，在弹窗中点击
OK后，切换完毕。

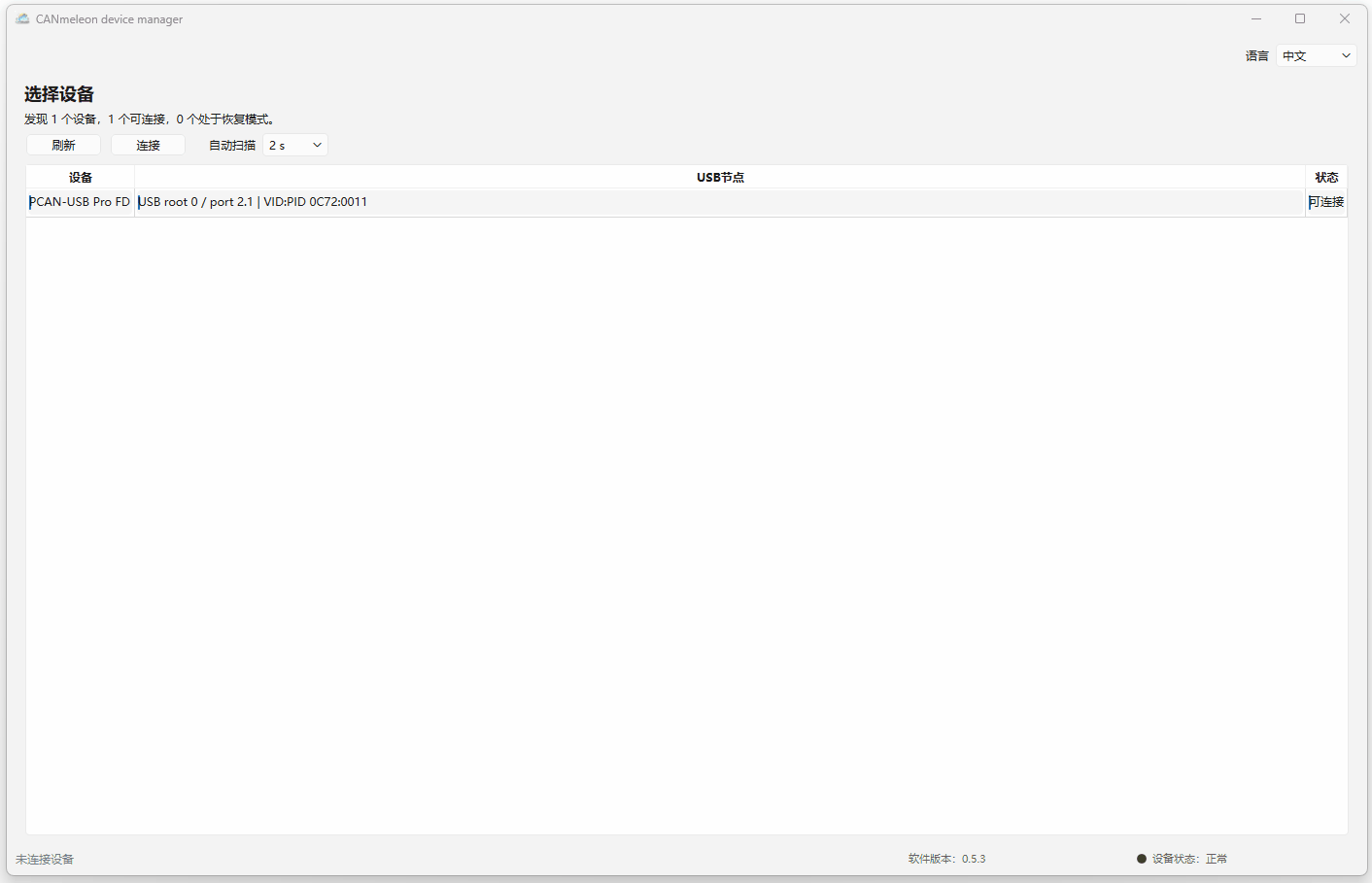

下图演示从 PCANFDPRO 切换为 ZLGUSBCANFD200U 的过程。
卸载固件

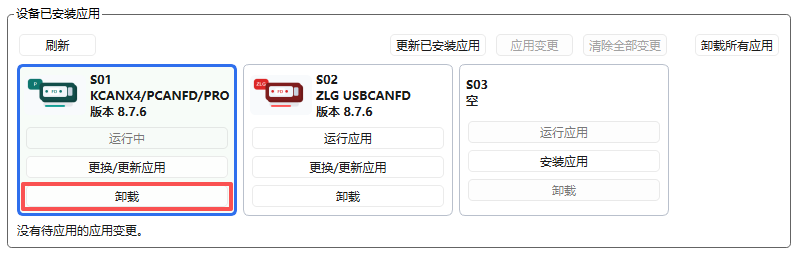

卸载：删除选中槽位中的固件。

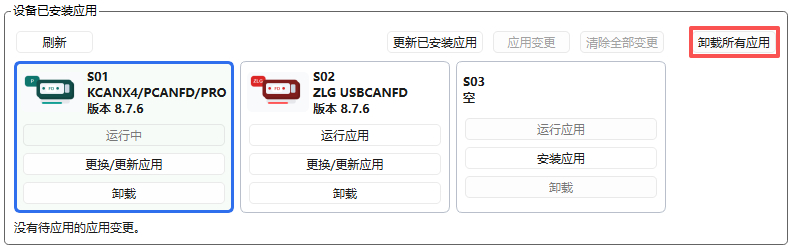

卸载所有应用：卸载全部可维护的固件条目。
卸载前请确认目标固件不再需要。卸载完成后建议重新刷新槽位。

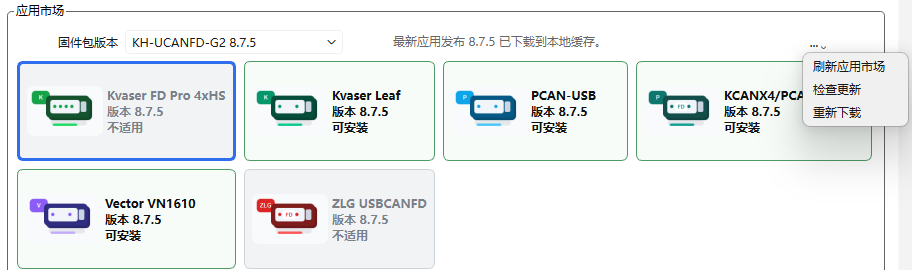

固件目录与更新
界面中的 应用市场 会显示当前可用的固件发布包、固件卡片和适用状态：
可安装：当前设备可以安装该固件。不适用：该固件不适合当前设备型号或状态。待确认：需要先读取设备信息后才能判断。
如果本地没有固件发布包，软件会尝试下载最新发布包。也可以在固件发布更新区域点击 检查更新 或 重新下载。
设备操作

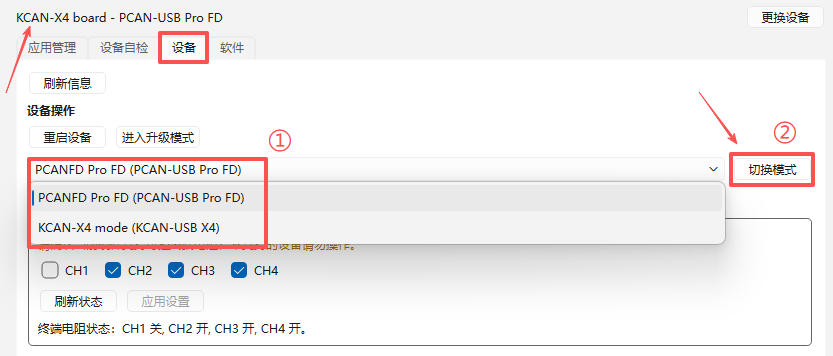

模式切换
在 设备 页面中，如果当前设备支持多个运行模式，可以在 模式切换 区域选择目标模式并点击 切换模式。切换后设备可能会重新枚举，按提示重新连接即可。
终端电阻
部分硬件支持软件控制终端电阻。使用前请确认当前设备硬件确实支持该功能：
- 在
设备页面找到终端电阻区域。 - 点击
刷新状态读取各通道状态。 - 按总线连接需求修改开关状态。
- 点击
应用设置。
不支持可控终端电阻的设备不要操作该功能。
进入升级模式
点击 进入升级模式 后，设备会断开当前连接，并枚举为升级 U 盘。该操作通常用于升级或恢复场景。执行前请确认当前没有正在进行的通信或更新任务。
OTA升级

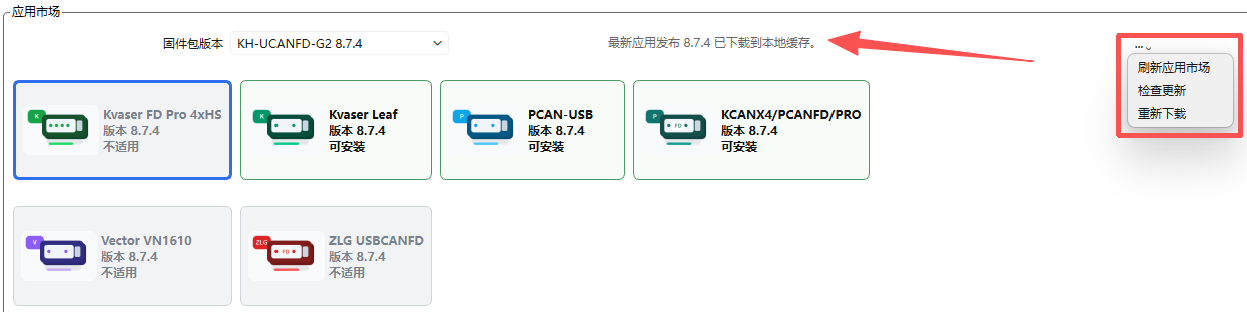

固件发布升级
固件发布更新用于获取新的设备固件包。软件启动后会自动检查，也可以手动检查：
- 连接设备。
- 在
应用管理页面查看固件发布更新提示。 - 点击
检查更新或重新下载。 - 下载完成后，在
应用管理中选择需要更新的固件并点击应用变更。

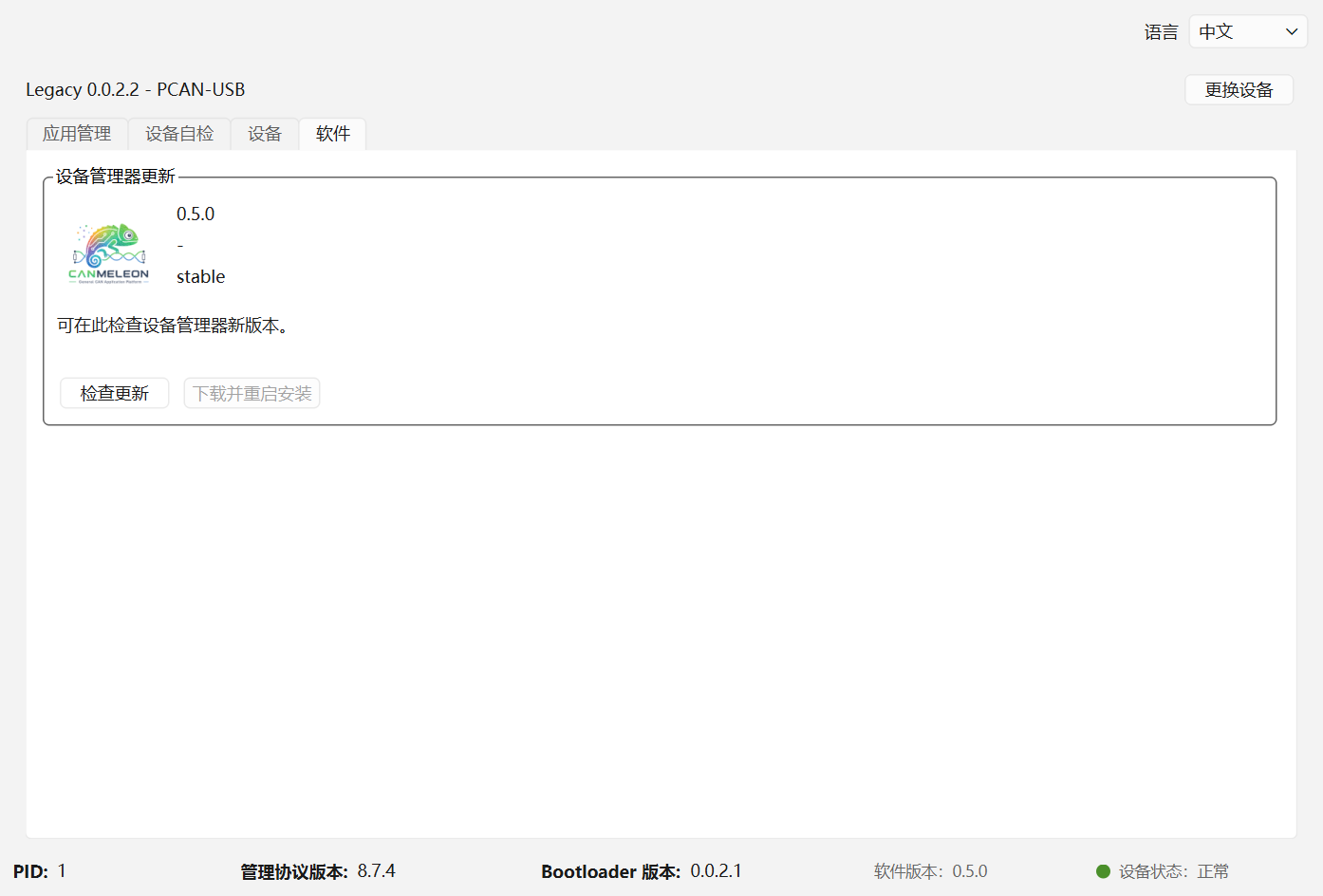

软件升级
CANmeleon设备管理器自身也支持在线更新：
- 打开
软件页面。 - 在
设备管理器更新区域点击检查更新。 - 如果有新版本，点击
下载并重启安装。 - 软件会关闭并启动更新器，替换完成后自动重启。

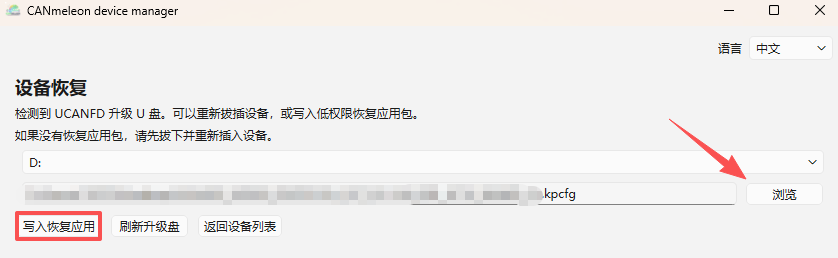

设备恢复
当设备已经处于升级 U 盘模式时，设备列表会显示 恢复模式。可以：
- 先拔下并重新插入设备，确认是否能恢复正常运行。
- 如果重新插入设备没有恢复：从技术支持获取恢复固件包，点击
连接，选择升级盘和恢复固件包，然后点击界面中的写入恢复应用。
恢复固件写入后，请等待设备重启，再回到设备列表重新扫描并连接。
各固件对应的驱动
CANmeleon 切换到不同固件后，Windows 识别名称、所需驱动和配套软件可能随固件变化。详细的固件驱动识别示例和第三方软件工作流由 SysMax 技术组织维护，请查看 SysMax：CANmeleon 固件驱动识别。
本教程继续由鲲弘维护 CANmeleon device manager 的安装、固件切换、更新与设备恢复操作；第三方驱动和软件的版本、识别示例与使用说明以链接的 SysMax 页面为维护来源。
常见问题

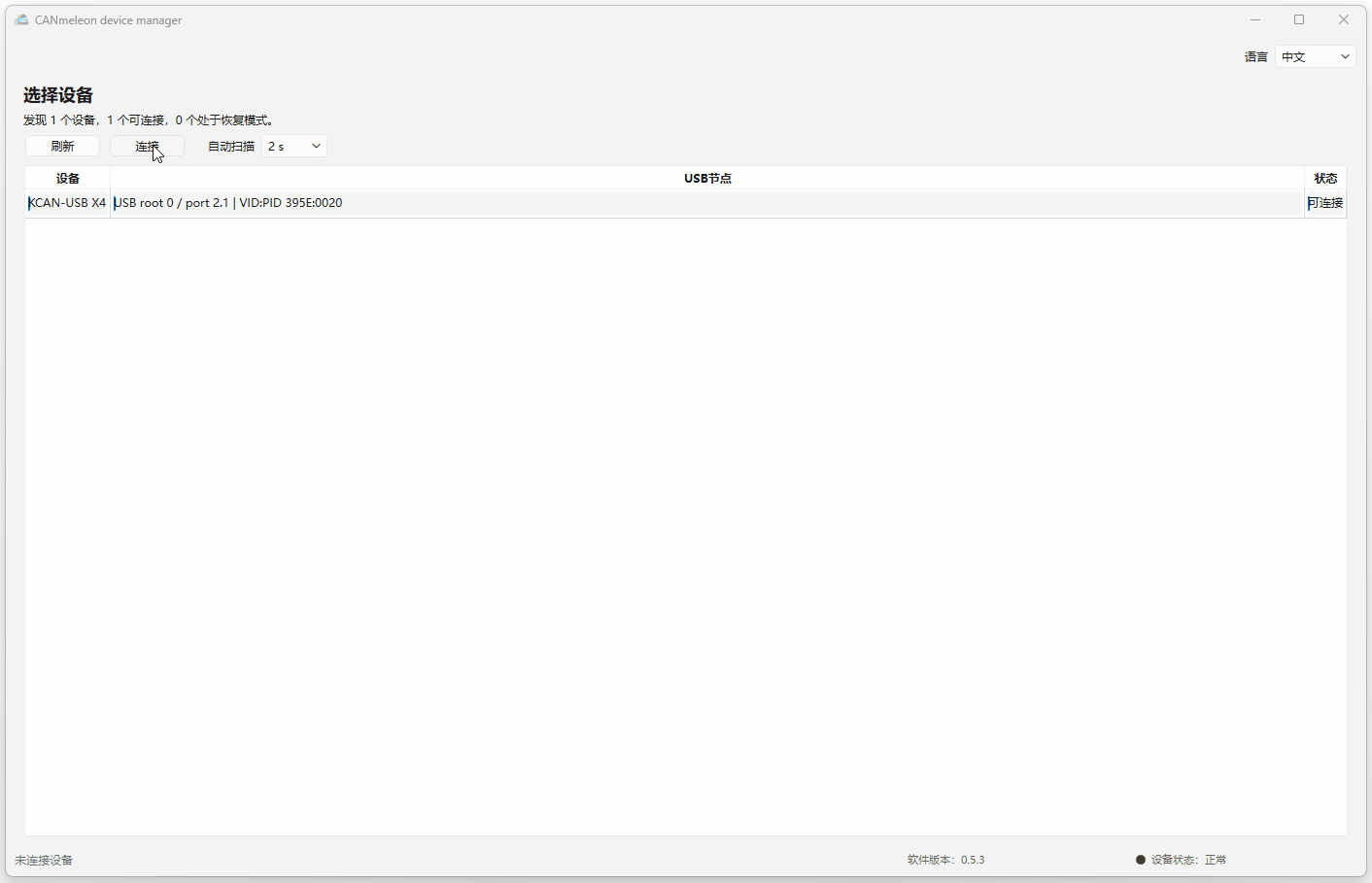

老款 UCANFDX4 设备更新
老款 UCANFDX4 默认出厂为 KCAN X4 模式。在该模式下，需要使用 CANmeleon 设备管理器首次重新安装固件，后续即可正常进行固件安装和切换。
具体更新过程如下：
- 连接设备，打开 CANmeleon 设备管理器。
- 在设备列表中选择识别到的
KCANX4，点击连接。 - 进入
应用管理页面，此时已安装应用显示为空，点击安装应用。 - 选择
KCANX4/PCANFD/PRO固件，点击OK。 - 选择
应用变更，点击YES。 - 等待系统自动完成安装。
- 返回设备选择列表重新连接设备，后续即可正常进行其他固件安装和切换。
连接设备提示异常
弹窗连接提示异常可检查以下几个方面：
- 查看设备当前固件（通过软件或设备管理器），确认驱动是否安装且状态正常。
- 设备通道有没有被占用
- 运行程序目录是否完整
- 重启软件或重接设备确认，依然存在问题请联系技术支持
升级时出现异常提示
升级错误时可检查以下几个方面：
- 电脑是否会限制U盘行为
- 是否直连计算机
- 一次性更新数量大于等于6
固件目录为空
- 确认电脑网络可以访问发布地址。
- 点击
检查更新或重新下载。 - 如果处于离线环境，请使用技术支持提供的固件发布包。
固件显示不适用
固件是否可安装与设备型号有关。
升级后设备状态异常
固件安装、模式切换或进入升级模式后，设备可能会重新枚举。等待数秒后重新插拔设备，回到 选择设备 页面点击 刷新。
